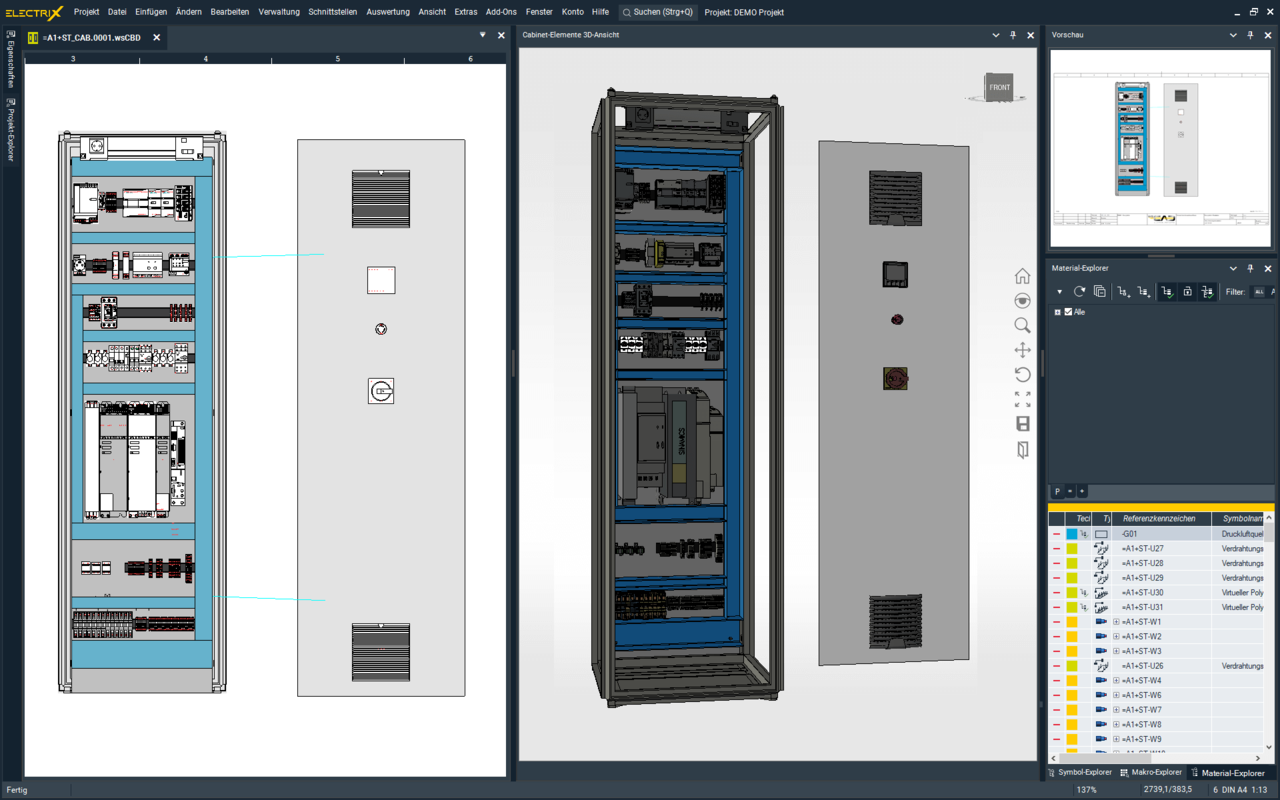

Cabinet Engineering은 캐비닛 설계 및 레이아웃에 상당한 지원이 됩니다. 예를 들어, 구성 요소의 정확하고 최적의 배치, 물체에 대한 충돌 검사, 계획 중에 미리 전선 길이 및 전선 경로 계산 등이 가능합니다. 케이블 덕트의 채움 용량도 항상 확인할 수 있습니다. 예를 들어 마운팅 레일과 같은 벌크 제품의 드릴링 데이터는 대화 상자를 통해 쉽게 구성할 수 있습니다. 3D 뷰는 캐비닛의 공간적인 이해를 높여줍니다. 생성된 모든 데이터는 전선 및 케이블 번들, 라벨 인쇄, 마운팅 플레이트 및 캐비닛 도어를 NC 머시닝 센터에서 생산할 때 사용할 수 있습니다.
유용한 기능은 이전에 생성한 회로도 없이도 외부 전기 CAD 데이터에서 캐비닛 레이아웃을 생성할 수 있다는 점입니다. Wizard가 터미널 차트와 자재 및 연결 목록을 읽고 이를 WSCAD 데이터베이스와 대조합니다. 외부 전기 CAD 시스템의 데이터를 기반으로 WSCAD로 캐비닛 레이아웃을 생성하려는 캐비닛 제작자에게 새로운 차원의 자유를 선사합니다.
독일에서 만든 소프트웨어 WSCAD의 소프트웨어는 독일 IT 중소기업 협회(BITMi e.V.)에서
"Software Made in Germany" 품질 인증을 받았습니다.
Performance Focus
Technology
<성공사례>
Cabinet Engineering은 빠르고 완전한 디지털 프로세스와 일관된 고품질 소프트웨어입니다. 이 소프트웨어는 캐비닛 제작자가 쉽고 편안하게 사용할 수 있는 엔지니어링 도구를 제공합니다. 회로도, 2D 및 3D 캐비닛 레이아웃, 라벨 인쇄, 와이어 및 코어 라벨링, 와이어, 와이어 세트, 캐비닛 도어 및 마운팅 플레이트 생산에 사용할 수 있는 데이터부터 증강 현실 앱(AR APP)을 이용한 배선 및 유지 보수에 이르기까지 이 모든 것이 WSCAD 소프트웨어에 포함되어 있습니다.
이 브로셔는 WSCAD 소프트웨어와의 제조 통합에 대한 개요와 end-to-end 디지털 엔지니어링의 이점을 제공합니다.
<성공사례>
WSCAD를 이용한 제어 캐비닛의 엔지니어링 및 제작
제어 캐비닛은 일반적인 방식대로 설계하고 제조할 수 없습니다. 그러므로 고도로 특화된 대부분의 중견 기업들은 기술적 이해와 전문 기술 모두에 능숙해야 하며, 촉박한 제조 기한을 맞추고 높은 품질을 제공하기 위해 적합한 CAD 도구가 필요합니다. 다음 성공 사례는 독일 아우크스부르크 인근의 한 스위치기어 제조업체가 이러한 프로젝트를 어떻게 해결했는지 보여줍니다.
