기계 및 플랜트 자동화 설계를 위한 표준과 구현 관련 WSCAD GmbH 세미나의 더빙버전 동영상이 준비되어 있습니다.
IEC 81346은 산업 시스템, 설비, 장비의 구조화와 명칭 체계를 정의하는 중요한 국제표준입니다.
전기설계 소프트웨어인 WSCAD는 이 표준을 지원하여 대형 프로젝트나 복잡한 설비를 체계적으로 관리할 수 있게 해줍니다.
IEC 81346 의의
📘 표준명
IEC 81346 – Industrial systems, installations and equipment and industrial products – Structuring principles and reference designations (산업 시스템 및 제품의 구조화 원칙과 참조 명칭 체계)
📌 주요 목적
산업 시스템을 논리적, 기능적, 위치적 관점으로 구조화하고, 기기나 구성 요소에 일관된 명칭(RDS, Reference Designation System)을 부여하기 위함입니다.
IEC 81346의 핵심 개념
🧩 1. 구조화 원칙 (Structuring Principles)
하나의 시스템이나 설비를 세 가지 관점으로 구조화합니다:
구조 관점
구분 기호
예시
기능(Function)
=
=F1: 기능적 구분
장소(Location)
+
+L1: 물리적 위치
제품/설비(Product)
-
-M1: 장치 또는 부품 단위
→ 이 세 가지를 조합하여 구성요소의 참조명을 명확히 구분합니다.
🆔 2. 참조 명칭 시스템 (Reference Designation System, RDS)
문서의 분류 및 식IEC 81346 표준 설명과 구현 방안 입니다.
기계 및 플랜트 자동화 설계를 위한 표준과 구현 세미나 중 일부 발췌한 것입니다.
기계 및 플랜트 자동화 설계를 위한 표준과 구현 관련 WSCAD GmbH 세미나의 더빙버전 동영상이 준비되어 있습니다.
IEC 81346은 산업 시스템, 설비, 장비의 구조화와 명칭 체계를 정의하는 중요한 국제표준입니다.
전기설계 소프트웨어인 WSCAD는 이 표준을 지원하여 대형 프로젝트나 복잡한 설비를 체계적으로 관리할 수 있게 해줍니다.
📘 표준명
IEC 81346 – Industrial systems, installations and equipment and industrial products – Structuring principles and reference designations (산업 시스템 및 제품의 구조화 원칙과 참조 명칭 체계)
📌 주요 목적
산업 시스템을 논리적, 기능적, 위치적 관점으로 구조화하고, 기기나 구성 요소에 일관된 명칭(RDS, Reference Designation System)을 부여하기 위함입니다.
🧩 1. 구조화 원칙 (Structuring Principles)
하나의 시스템이나 설비를 세 가지 관점으로 구조화합니다:
기능(Function)
=F1: 기능적 구분
장소(Location)
+L1: 물리적 위치
제품/설비(Product)
-M1: 장치 또는 부품 단위
→ 이 세 가지를 조합하여 구성요소의 참조명을 명확히 구분합니다.
🆔 2. 참조 명칭 시스템 (Reference Designation System, RDS)
예시 : =F1+L1-M1
→ 기능 F1, 위치 L1, 제품 M1에 속하는 부품

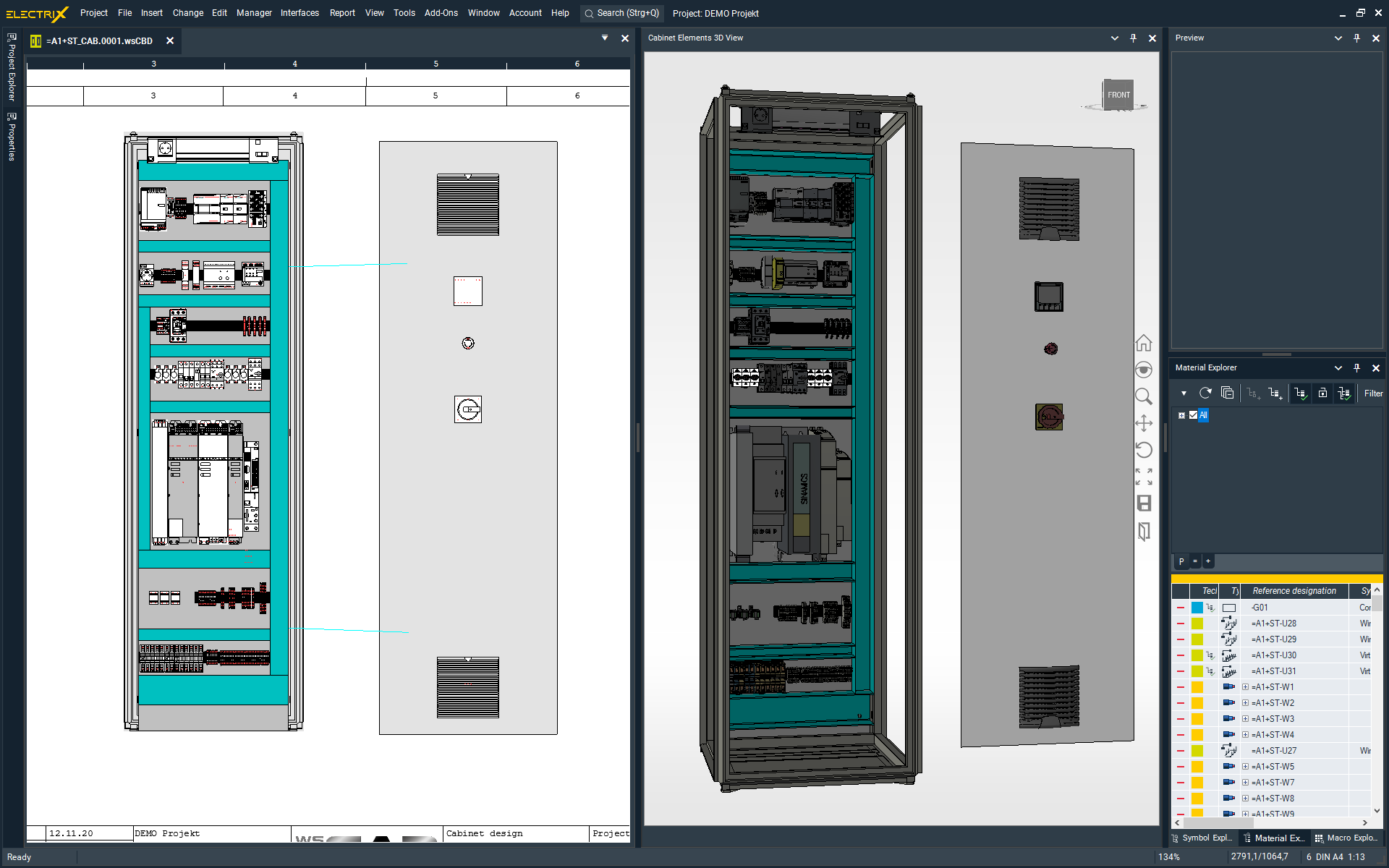

✅ WSCAD에서 IEC 81346을 어떻게 구현하나요?
WSCAD는 IEC 81346의 구조화 및 명명 규칙을 완벽하게 지원합니다.
복잡한 설비의 도면과 자재관리를 모듈화, 논리화, 체계화하는 데 매우 유용합니다.
🎯 WSCAD에서의 구현 방법
🛠 구현 예시
1. 프로젝트 구조 정의
예시) 자동화 공정 설계 프로젝트에서
→ 해당 장치의 참조명: =F1+L2-M3
2. 자동 할당

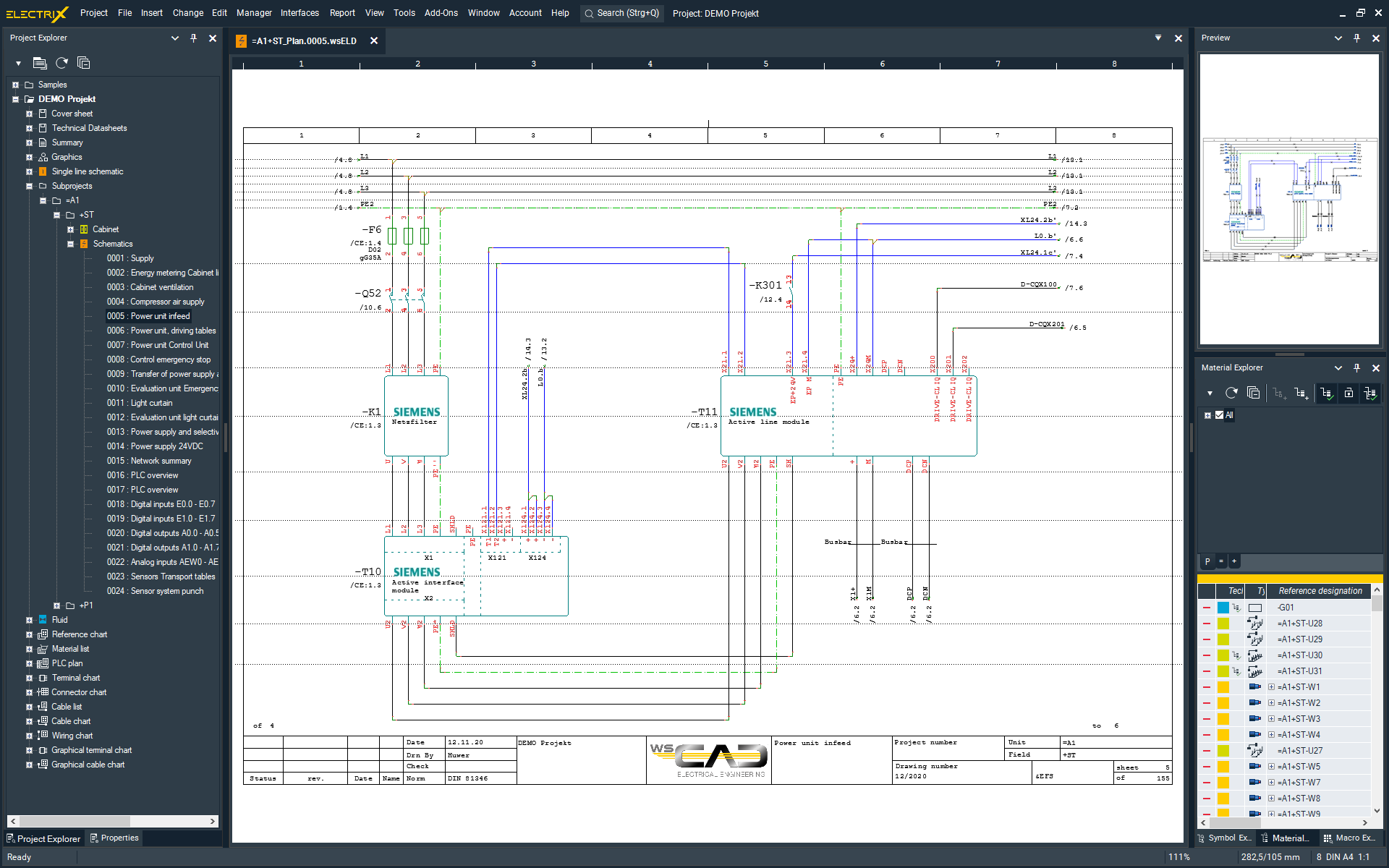

회로도 작업 시, 드래그한 심볼에 해당 참조명이 자동 입력됨
속성 창에서 쉽게 편집 가능
3. 매크로 및 표준화
=F1+L2-M3 회로를 매크로로 저장해 반복 사용 → 품질/표준화 강화
✅ 요약
