WSCAD ELECTRIX에서 3D 데이터를 사용하기 위한 방법 4가지를 알려드리겠습니다.
방법 1. 캐비닛 엔지니어링에서 기존 3D 데이터 사용

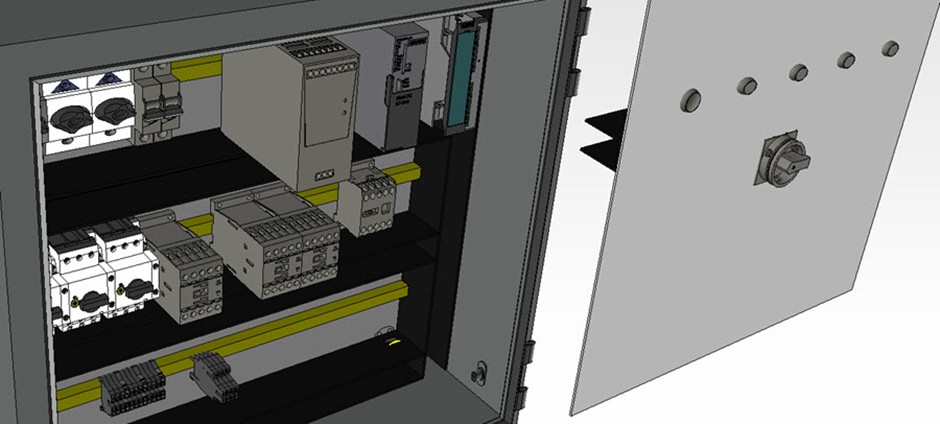

WSCAD ELECTRIX를 사용하면 캐비닛 엔지니어링 분야에서 디자인한 캐비닛을 3D 모델로 표시할 수 있습니다. 이를 위해서는 구성 요소의 3D 모델이 필요합니다. WSCAD에서는 데모 프로젝트용으로 이미 3D 모델을 제공합니다. 또한 WSCAD ELECTRIX로 추가적인 3D 모델을 가져올 수 있습니다. 이때 wsacduniverse.com E-CAD 데이터 포털에서 추가적인 3D 모델을 가져와서 해당 모델을 구성 요소의 일부에 할당해야 합니다.
- 전제 조건 : 이를 위해 Expert 버전의 WSCAD ELECTRIX 캐비닛 엔지니어링 모듈이 필요합니다.
<3D 모델 가져오기 절차>
1. WSCAD ELECTRIX에 3D 모델이 있는지 확인합니다. 캐비닛의 3D 뷰에서 해당 구성 요소의 부품에 3D 모델이 할당되지 않은 경우를 확인할 수 있습니다. 이러한 구성 요소는 직육면체(큐브)로 나타납니다.
2. wsacduniverse.com에서 3D 모델이 있는지 확인합니다.
WSCAD 부품 데이터베이스에 3D 모델이 없는 경우 또는 해당 부품에 대한 3D 모델이 없는 경우, 전기 CAD 데이터 포털인 wsacduniverse.com에서 해당 3D 모델이 있는지 확인할 수 있습니다.
3. wsacduniverse.com에서 3D 모델을 다운로드합니다.
원하는 3D 모델을 선택하고 로컬 PC의 원하는 디렉터리에 3D 모델 파일을 다운로드합니다.
4. 3D 모델을 해당 부품에 할당합니다.
다운로드한 3D 모델 파일을 부품에 할당해야 합니다. 3D 모델은 obj 및 mtl 파일 형식으로 생성됩니다.
5.3D 모델 변경하기
3D 모델이 올바르게 정렬되지 않은 경우, 한 면을 앞면으로 지정 해야 할 수도 있습니다.
방법 2. WSCAD ELECTRIX에서 3D 모델 확인하기

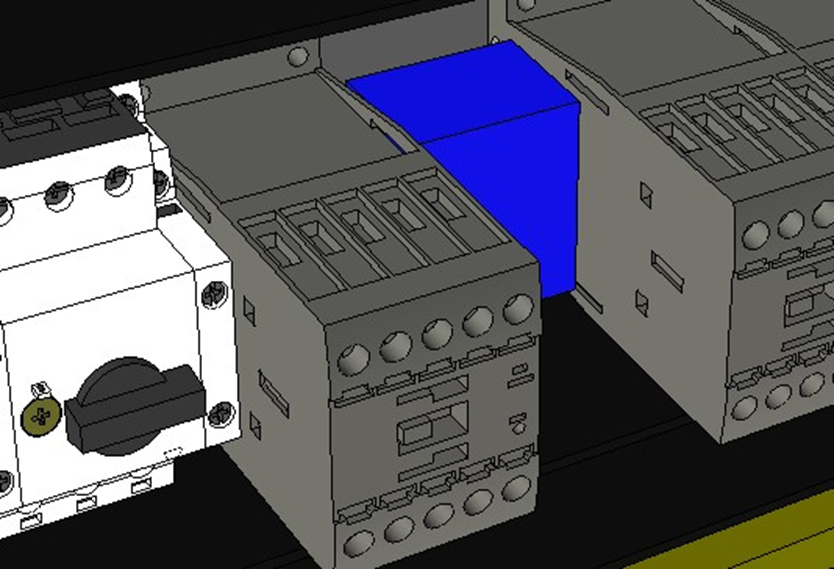

캐비닛의 3D 뷰에서 WSCAD 부품 데이터베이스에 3D 모델이 없는 모든 구성 요소는 직육면체(큐브)로 표시됩니다.
1. 캐비닛 페이지에서 캐비닛의 3D 뷰를 엽니다. 다음과 같은 옵션이 있습니다.
- 키보드 단축키 Ctrl + o 사용.
- 보기 > 캐비닛 3D 보기
2. 캐비닛 페이지에서 구성 요소 옆에 있는 속성(Properties) 메뉴 명령을 클릭합니다.
3. 부품(Part) 행의 사용자지정기호(Customize symbol) 버튼을 클릭합니다. WSCAD 부품 관리가 열립니다.
방법3. WSCAD 부품 관리에서 해당 부품에 대한 3D 모델이 있는지 확인

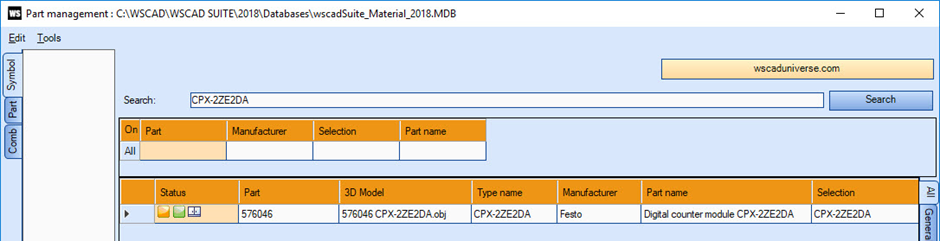

1. 도구 > 마스터 데이터 > 부품 관리를 클릭합니다.
2. 3D 모델 열을 표시(visible)하도록 설정합니다:
a) 열 머리글에서 마우스 오른쪽 버튼을 클릭합니다.
b) "열 표시/숨김"을 클릭합니다.
c) 표준(Normal) 탭에서 "3D 모델" 항목을 활성화합니다.
d) 확인을 클릭합니다. 3D 모델 열이 표시됩니다.
3. 3D 모델이 필요한 부품을 검색 창에 입력하고 검색 버튼을 클릭합니다.
4. 3D 모델 열에 부품에 대한 3D 모델이 이미 있는지 확인할 수 있습니다.
방법 4-1. wsacduniverse.com에서 3D 모델이 있는지 확인
부품이 WSCAD 부품 데이터베이스에 없거나 해당 부품에 대한 3D 모델이 없는 경우, wsacduniverse.com E-CAD 데이터 포털에서 3D 모델이 있는지 확인할 수 있습니다.
1. WSCAD ELECTRIX 내에서 wsacduniverse.com에 로그인하려면 다음 방법 중 하나를 선택합니다
- 도구 > 마스터 데이터 > 부품 관리 > wsacduniverse.com 버튼을 클릭
- 보기 > 추가 창 > wsacduniverse.com을 클릭합니다.
2. wsacduniverse.com에 아직 사용자 계정이 없는 경우
a) Registration 링크를 클릭합니다.
b) 사용자 데이터를 입력합니다.
c) "약관" 링크를 클릭하고 약관을 읽습니다.
d) "약관을 읽고 동의합니다" 확인 란을 선택합니다.
e) 마지막으로 "지금 등록"을 클릭합니다.
3. 이미 사용자 계정이 있는 경우
a) 이메일 주소와 비밀번호를 입력합니다.
b) "로그인"을 클릭합니다.
4. wsacduniverse.com의 홈페이지가 열립니다.

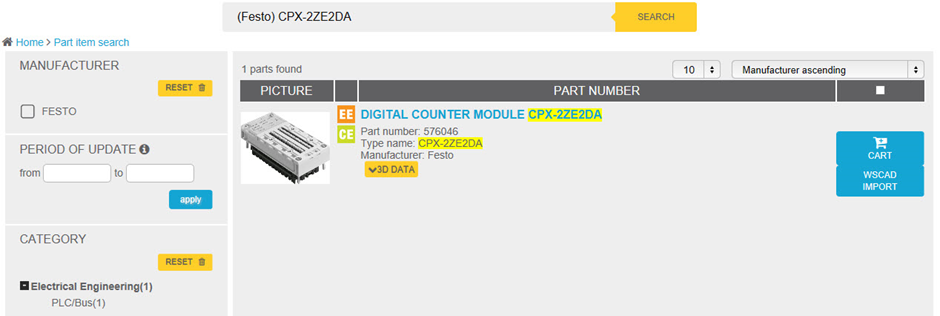

5. wsacduniverse.com의 검색 필드에 3D 모델이 필요한 부품(예: Festo사의 CPX-2ZE2DA)을 입력하고 "검색"을 클릭합니다.
6. 검색 결과가 부품 목록으로 표시됩니다. 3D 모델이 있는 경우 "3D DATA" 버튼이 표시됩니다.
- 참고: 현재, 모든 부품에 대해 3D 모델이 아직 제공되지 않을 수 있습니다.
방법 4-2. wsacduniverse.com에서 3D 모델 다운로드
wsacduniverse.com에서 제공하는 3D 데이터를 PC로 다운로드할 수 있습니다. 찾는 부품이WSCAD 부품 데이터베이스에 없는 경우, WSCAD ELECTRIX로 바로 가져올 수 있습니다.
- 부품에 따라 다음과 같은 다운로드 옵션이 제공됩니다.
- 3D 모델을 원하는 디렉터리로 STEP 파일로 직접 저장할 수 있습니다.
Cadenas 3D 모델을 다운로드하고 원하는 디렉터리에 저장할 수 있습니다. 아래에서는 Cadenas STEP 파일의 다운로드 하는 방법에 대한 설명입니다.
1.부품이 WSCAD 부품 데이터베이스에 없는 경우, 부품 목록에서 "WSCAD 가져오기"를 클릭합니다. 해당 부품이 가져와집니다.

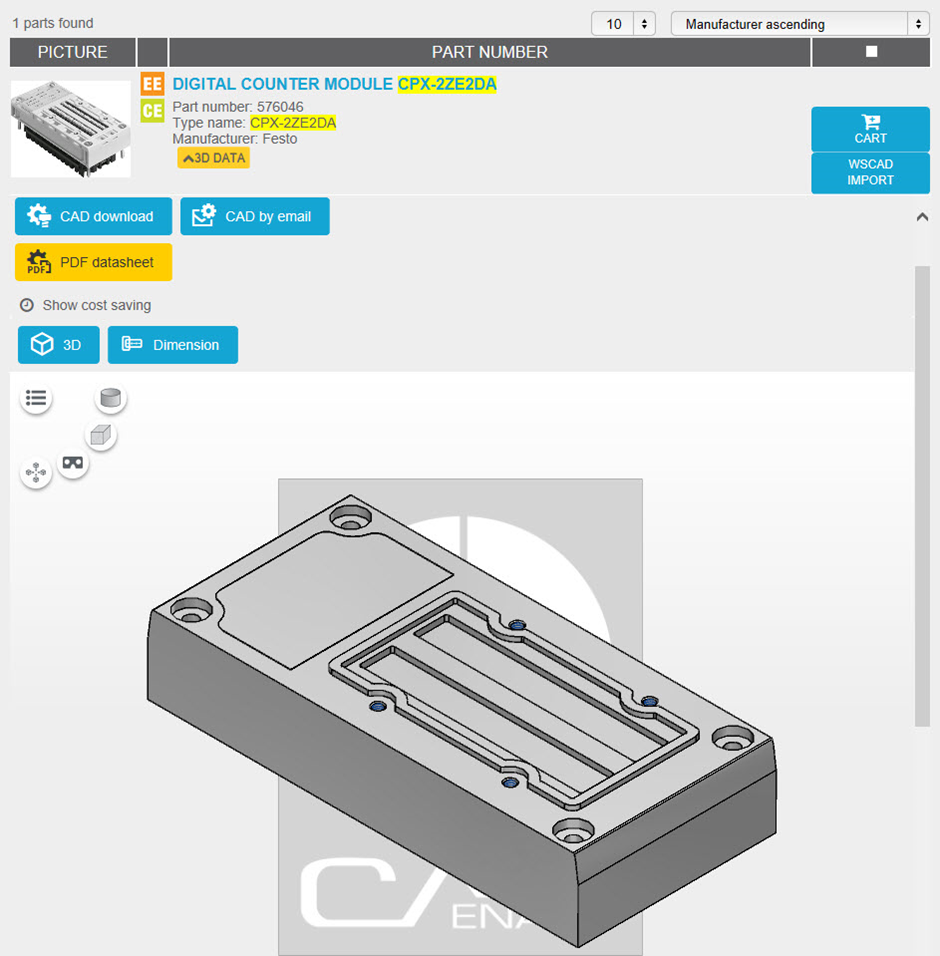

2. 부품 목록에서 원하는 부품의 "3D 데이터" 버튼을 클릭합니다.
3. 처음으로 3D 데이터를 다운로드하는 경우, Cadenas에 등록해야 합니다.
a) "라이선스 동의" 링크를 클릭하고 라이선스 약관을 읽습니다.
b) 그런 다음 라이선스 약관 링크 앞의 "라이선스 동의" 확인란을 선택합니다.
c) 이메일 주소를 입력하고 필드 끝의 버튼을 클릭합니다.
d) 사용자 데이터를 입력한 다음 "확인"을 클릭합니다. Cadenas에 성공적으로 등록되었습니다.
4. "CAD 다운로드" 버튼을 클릭합니다.
5. 원하는 STEP-CAD 형식을 선택합니다.
- 참고: 제공되는 두 가지 STEP 형식은 3D 뷰에 사용할 수 있습니다. 3D 모델의 세부 수준과 색상은 사용자에 따라 결정되며 STEP 형식에 종속되지 않습니다.
6. "다운로드 시작"을 클릭합니다. CAD 형식이 ZIP 파일로 압축됩니다.
7. ZIP 파일을 PC에 저장합니다.
8. 추가 3D 모델을 다운로드하려면 이전 단계를 반복합니다.
9. wsacduniverse.com 창을 닫습니다.
10. Windows 탐색기에서 다운로드한 ZIP 파일의 저장 위치로 이동하고 ZIP 파일을 압축 해제합니다.
방법 4-3. 3D 모델을 부품에 할당하기
다운로드한 STEP 파일을 해당 부품에 할당해야 합니다. 3D 모델은 obj 및 mtl 파일 형식으로 생성됩니다.
1. 도구 > 마스터 데이터 > 부품 관리를 클릭합니다.
2. 검색 > 3D 모델이 다운로드된 부품을 입력합니다.

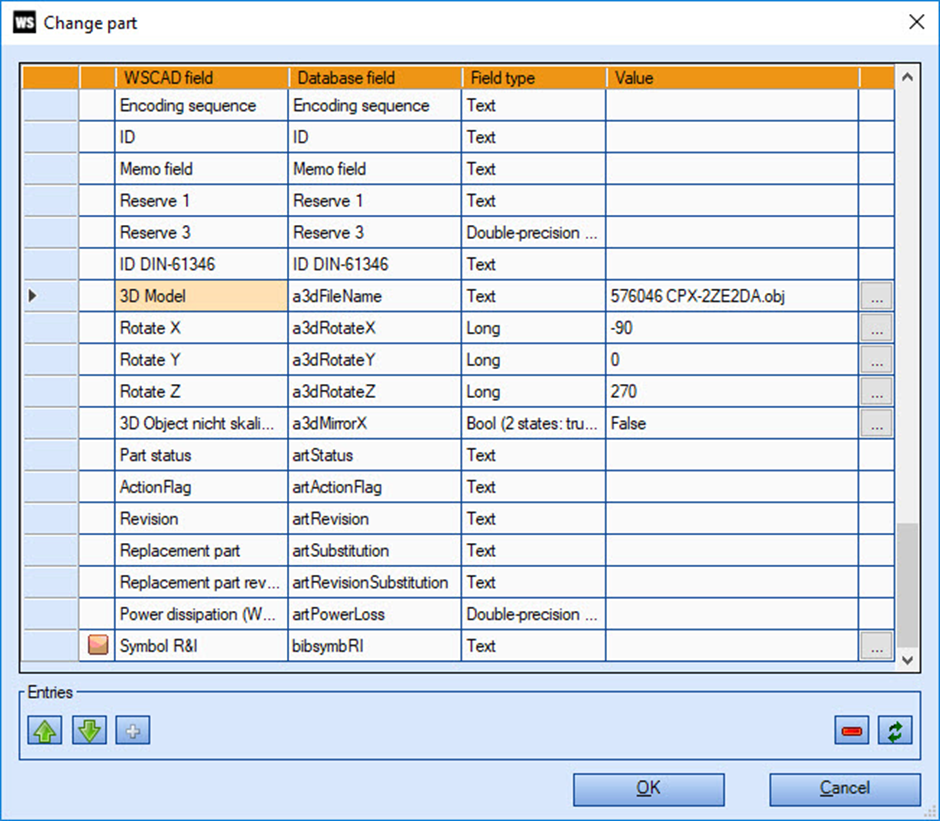

3. 부품의 셀을 클릭하고 F4 키를 누릅니다.
4. WSCAD 필드 "3D 모델"로 스크롤하고 행 끝에 있는 사용자 지정 기호(Customize symbol) 버튼을 클릭합니다. 3D 속성 대화 상자가 열립니다.
5. "3D 모델" 필드 하단에서 사용자 지정 기호((Customize symbol) 버튼을 클릭합니다.
6. Explorer에서 "파일 이름" 필드 뒤의 드롭다운 목록에서 "STEP (.stp;.step)" 항목을 선택합니다.
7. 압축 해제한 ZIP 파일의 저장 위치로 이동하고 STEP 파일을 선택합니다.
8. 3D 모델은 STEP 파일에서 자동으로 생성되며 obj 및 mtl 파일로 WSCAD "3DObjects" 디렉터리에 저장됩니다. 3D 모델은 3D 속성 대화 상자에서 표시됩니다.
3D 모델 변경하기

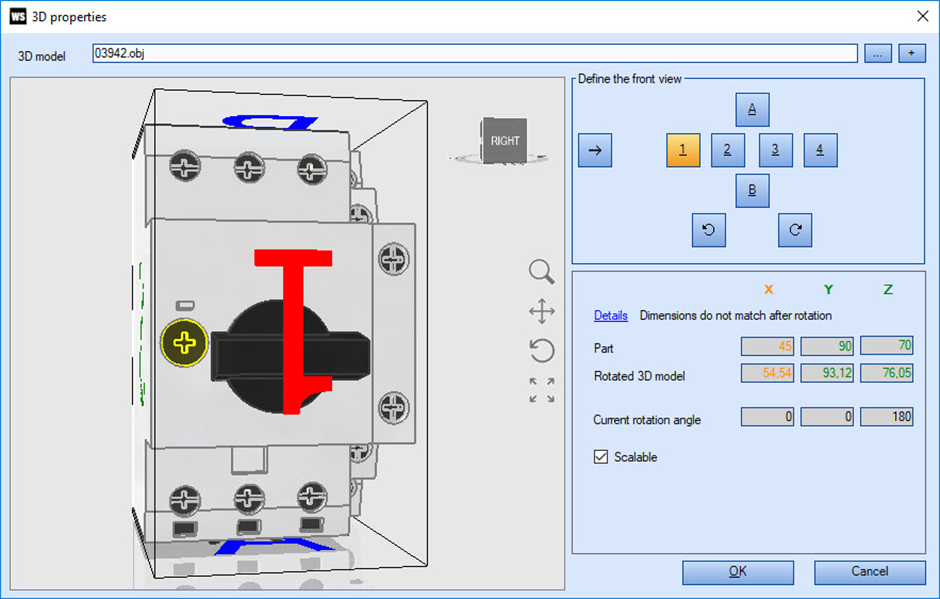

3D 속성 대화 상자에서 필요한 경우 3D 모델을 사용자 지정할 수 있습니다. 예를 들어, 3D 모델이 올바르게 정렬되지 않은 경우 앞면을 정의해야 할 수 있습니다.
1."정면 뷰 정의" 영역에서 정면 뷰를 정의합니다. 대화 상자를 저장할 때 여기에 설정한 뷰가 정면 뷰로 정의됩니다:
- 프로그램에서 제안한 정면 뷰를 나타내는 파란 테두리의 기호 버튼 A, B 및 1, 2, 3, 4를 통해 3개의 축 주위의 90° 그리드로 구성 요소를 회전시킬 수 있습니다.
- 90° 그리드에서 줌인 및 줌아웃하지 않고 구성 요소를 회전하고 기호 버튼 바깥쪽에 있는 기호 버튼을 사용하여 구성 요소를 확대 또는 축소할 수 있습니다. 그러나 90° 그리드에서 줌 없이 정면 뷰만 저장할 수 있습니다. 90° 그리드에서 설정한 방향으로 가장 가까운 정면 뷰로 이동하려면 오른쪽 화살표 기호 버튼을 사용하세요. 이 뷰도 저장됩니다.
2. 전면 보기 정의(Define the front view)
영역 아래의 X, Y 및 Z축이 녹색으로 표시되면 회전으로 인한 치수가 부품 레코드의 치수와 일치합니다. 하나 이상의 축이 노란색으로 표시되면 치수가 서로 약간 다릅니다. 빨간색으로 표시되면 편차가 상당한 것입니다. 저장할 때 구성요소는 부품 치수에 맞게 조정됩니다.
3. 세부내용(Details) 링크를 통해 다음 치수를 표시할 수 있습니다.
- 부품(Part) : 부품 레코드에서 읽은 치수(mm)입니다.
- 회전된 3D 모델(Rotated 3D model): 회전된 3D 모델의 치수(mm)입니다. 회전 각도를 설정하지 않고 기호 버튼 1을 클릭하면 3D 모델에 대해 원래 정의된 방향으로 돌아갑니다.
- 현재 회전 각도: 선택한 심볼 버튼에 의해 생성된 회전 각도를 표시합니다.
4. 확장 가능 탭(Scalable)을 사용하여 문제를 해결할 수 있습니다.
- 활성화됨(기본값): 3D 뷰의 경우 부품에 저장된 치수가 사용됩니다. 이로 인해 둥근 요소가 왜곡될 수 있습니다.
- 비활성화: 3D 뷰의 경우 STEP 파일에 저장된 치수가 사용됩니다.
