빌딩 자동화의 전기설계 분야에 디지털 전환 사례 - 뉘른베르크메쎄, GTS넷서비스

WSCAD를 이용해서 빌딩자동화 부문 전기설계의 디지털전화을 이룬 2가지 사례를 소개합니다.

✅ 1. 디지털화의 필요성과 WSCAD 도입 배경

• 빌딩 관리 및 전기 구성표 작성을 위해 효율적인 전기CAD 도구는 필수.
• NürnbergMesse는 1990년대 후반부터 WSCAD 소프트웨어를 사용.
• 협력업체들도 WSCAD 포맷 도면을 제출하도록 요구.

✅ 2. NürnbergMesse 사례

• 전시장 15곳, 저압 메인 분전반 20개, 서브 분전반 200개 등 복잡한 설비 관리.
• 전기 구성표, 기능 목록, 부품 데이터 등은 로컬 데이터베이스에 저장.
• wscaduniverse.com을 통해 부품 정보의 50% 이상을 다운로드.

✅ 3. 작업 효율 향상과 내부 전문성 강화

• 사내 인력 13명 중 5명이 도면 관리 및 설계 담당.
• 시스템 및 네트워크 개요를 한눈에 파악 가능.
• 외부 도움 없이도 사내에서 직접 설계 변경 가능.

✅ 4. 외부 협력 및 데이터 중심 워크플로우

• 대형 프로젝트는 외부 협력업체와 데이터 중심으로 협업.
• WSCAD 포맷 도면 제공 시 협력업체의 만족도 높음.
• IT 시스템 통합은 과제로 남아 있음 (WSCAD 환경과 구매부서 시스템 간 미연결).

✅ 5. 병원 시설 사례 – GTS-Netzservice GmbH

• EE, EI, CE 포함한 Expert 버전 WSCAD 사용.

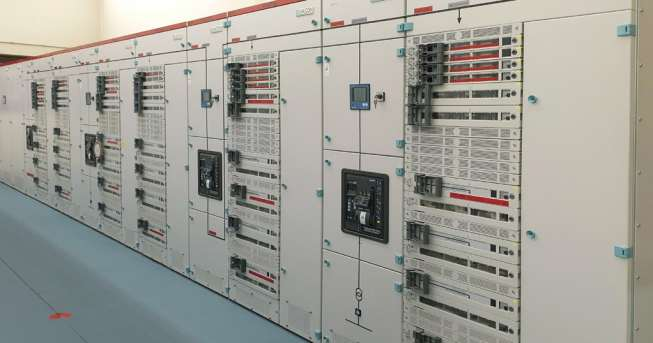

• 대학병원의 10kV 중압 및 저압 설비 전면 개조·유지보수.

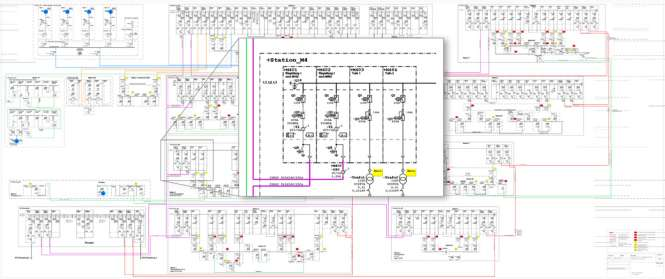

• 설비 구성표, 자재/부품 리스트도 표준에 맞게 디지털화.

✅ 6. 설계 속도 및 정확도 향상 도구

• 와이드스크린 디스플레이와 직관적 인터페이스 활용.
• 매크로, 자재 탐색기, 심볼 속성 기능으로 설계 속도 향상.
• PDF, DXF, DWG 등 다양한 포맷으로 내보내기 지원.

✅ 7. 전체 엔지니어링 프로세스 디지털화

• 데이터 기반 설계로 시간 및 비용 절감.
• 설비 및 기능 구성표는 제조사 독립적 설계 가능.
• AKS 플러그인 통해 체계적 설비 라벨링과 평가 가능.

✅ 8. 유지보수 효율 향상 – 증강현실(AR) 활용

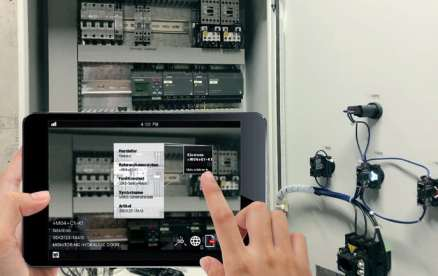

• Cabinet AR App으로 부품 스캔 시 정보 즉시 확인 가능.
• 도면과 실물 부품의 위치 연동.
• 현장 변경사항을 개발 부서로 알림 전송 가능.

✅ 9. 결론 – 완전한 디지털 기반 엔지니어링 구현

• 도면 구성 요소들은 하이퍼링크로 상호 연결됨.
• 유지보수 인력의 실시간 정보 접근성 향상.
• 디지털 전환은 이제 명확한 추세로 자리 잡음.

성공사례 PDF 원본은 아래 첨부된 파일에서 다운로드하실 수 있습니다.
