강력하고, 끈질기고, 무한한 기계 및 플랜트 제조업체의 선택!

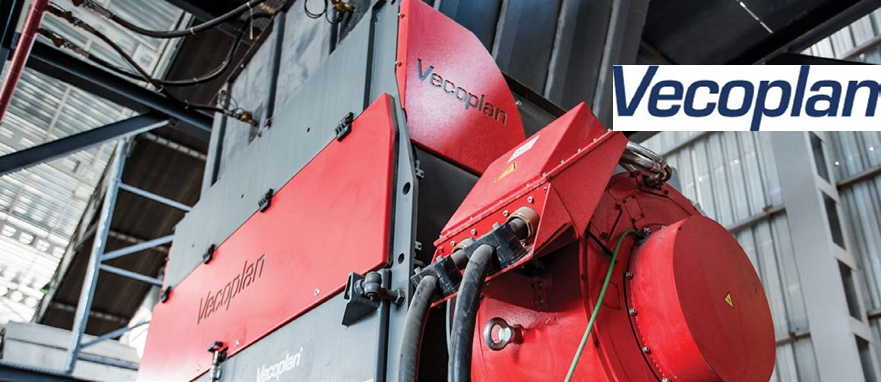

바트 마리엔베르크에 소재한 Vecoplan AG는 목재 및 재활용 산업에서 1차 및 2차 원재료의 파쇄, 운반 및 가공에 사용되는 기계와 시스템을 개발, 생산 및 판매하는 선두 기업입니다. 이 회사는 1969년에 설립되어 1995년부터는 뒤셀도르프에 소재한 MAX Automation SE의 일부로 속해 있습니다. Vecoplan 그룹은 미국, 오스트리아, 스페인, 영국에 자회사를 두고 있으며, 약 400명의 전문가들은 2017년에 1억 유로 이상의 매출을 달성하였습니다.Vecoplan은 주로 폐기물 처리 및 재활용 공장 뿐만 아니라 목공 작업장과 같은 소규모 공예 사업체부터 대형 발전소까지 다양한 고객을 대상으로 한 기계 및 시스템을 제공합니다. Vecoplan이 개발한 기계 및 시스템은 파쇄, 운반, 선별, 분리, 보관, 주입 등의 다양한 제품 영역을 아우르며, 이러한 혁신적인 솔루션은 고객과 설계 부서 간의 긴밀한 소통을 기반으로 합니다.

Vecoplan은 전기 엔지니어링 설계를 위해 WSCAD의 E-CAD 솔루션을 선택하였습니다.

"우리가 분석한 두 가지 E-CAD 솔루션은 요구 사항과 관련하여 기능 면에서 동등한 수준이었습니다. 결국 결정적인 요소는 가격이었으며, WSCAD 솔루션이 3분의 2 정도 더 저렴했습니다.”

2017년 초까지 Vecoplan은 외부 서비스 제공업체에 제어 캐비닛 제작을 의뢰하고 전기 엔지니어링 설계를 수행했습니다. 그러나 특수 기계 제작 분야에서 고객의 요청에 신속하게 대응하기 위해 경영진은 전략적으로 전기 설계를 자체적으로 수행하기로 결정하였습니다.

다양한 E-CAD 시스템을 분석한 결과, 기술적 측면과 Vecoplan의 요구 사항을 고려할 때 두개의 솔루션으로 압축되었고 이들은 동등한 수준이었습니다. 평가 기준에는 자동화된 회로도 생성, 제어 캐비닛 레이아웃, 흐름도 및 프로세스 도면 처리, 그리고 광범위한 부품 데이터베이스가 포함되었습니다.

Vecoplan의 전기 엔지니어링 책임자인 요헨 파일은 "가격이 결정적인 요소였습니다. WSCAD 솔루션은 최종적으로 3분의 2가 더 저렴했습니다"라고 언급했습니다. 또한, WSCAD에서는 케이블 조립 기계와 제어 캐비닛 처리 기계를 추가 비용 없이 생성된 데이터를 직접 처리할 수 있어 더 매력적으로 다가왔습니다. 다른 E-CAD 솔루션에서는 이러한 기능을 사용하려면 각 NC 기계에 상당한 추가 비용이 들었습니다.

Jochen Pfeil은 "초기 오리엔테이션과 원활한 시작을 위해 두 공급 업체가 서비스를 제안하고 제공했지만, WSCAD의 경우 이 서비스가 전체 가격에 포함되어 있었으며, 제안된 접근 방식이 매우 합리적으로 보였습니다"라고 설명했습니다.

원활한 시작을 위한 Check-up 서비스

WSCAD 직원은 이틀 동안 Vecoplan을 방문하여 기존 작업 방식과 소프트웨어를 철저히 분석했습니다. 이 과정에서 프로세스 엔지니어링, 기계 설계, 및 상용 환경에서 사용되는 소프트웨어 패키지를 확인했습니다. 이를 통해 개발 프로세스 및 관련 분야를 신속하게 파악하고 최적화의 잠재력을 확인한 후, WSCAD의 E-CAD 솔루션 도입을 위한 로드맵을 개발했습니다. 이로써 2017년 초에 전기 설계 부서에 처음 두 대, 그리고 세 대의 워크 스테이션이 추가로 설치되었습니다.

매크로 및 매크로 변형을 통해 전기 계획 생성 속도가 크게 향상되었습니다.

"Project Wizard를 이용하여 인력이 개입하지 않는 자동화로 가능한 많은 특수 시스템 포트폴리오를 자동으로 생성하려고 합니다."

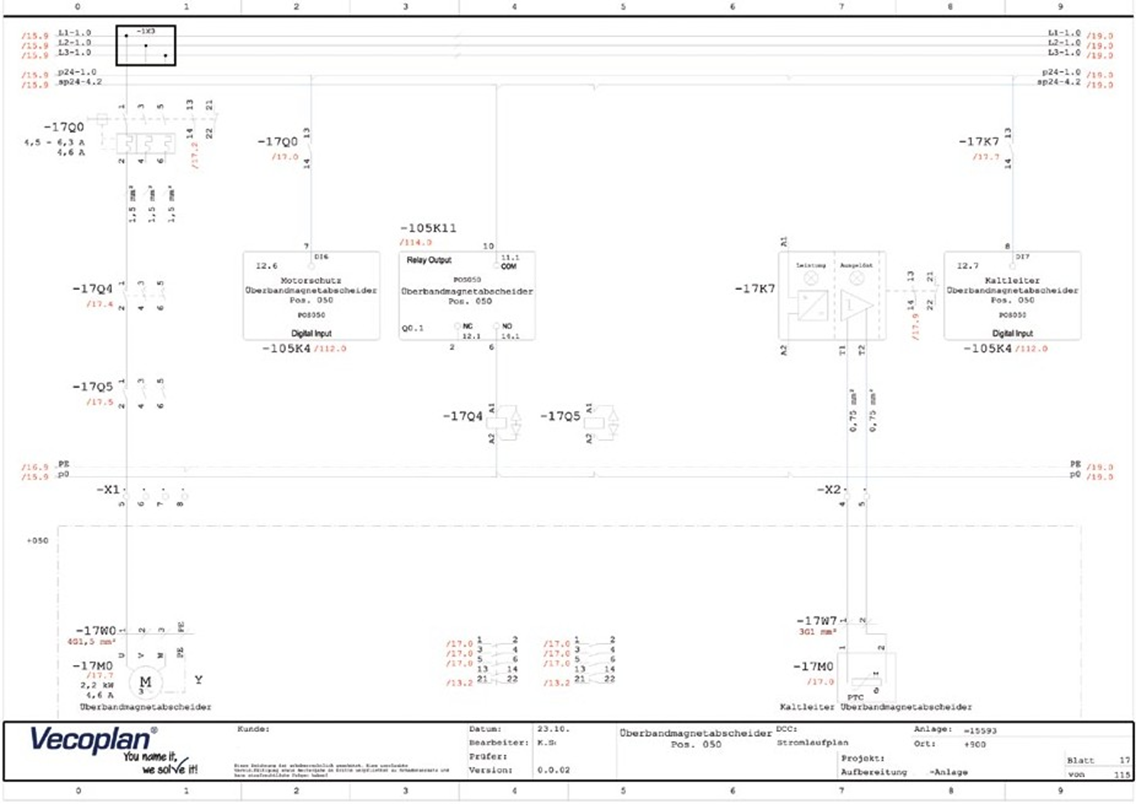

Vecoplan의 프로젝트는 전기 다이어그램에서 시작하여 제어 캐비닛까지 진행됩니다. 전기 설계 부서는 기계 설계의 측정 포인트와 소비자 데이터를 기반으로 데이터를 생성하여 전기 다이어그램을 작성합니다. WSCAD의 P&ID 분야를 활용하여 회로 다이어그램의 프로세스 계획에서 측정 포인트를 지능적으로 연결하고 재사용 가능하게 만듭니다. 회로 다이어그램은 케이블 및 자재 목록, 터미널 및 배전 다이어그램을 포함한 Electric Engineering(EE) 분야를 통해 생성됩니다. 이 작업은 매크로와 매크로 변형을 활용하여 효과적으로 가속화됩니다. Vecoplan의 전기 설계자들은 Project Wizard Add-on을 활용하여 대다수의 회로 다이어그램을 자동으로 생성하고 있습니다. "Project Wizard의 수동 상호 작용 없이 가능한 한 자동으로 기계 포트폴리오를 생성하는 것이 목표입니다."라고 Jochen Pfeil은 말합니다.

WSCAD 소프트웨어는 광범위한 심볼 및 파트 데이터 라이브러리를 함께 제공하며, 사용자는 고객 또는 프로젝트에 맞게 개별적으로 라이브러리를 생성할 수 있습니다. 또한, 400개 이상의 부품제조업체가 제공하는 210만 개 이상의 최신 도면 데이터가 온라인 포털 wscaduniverse.com에서 WSCAD 및 Eplan* 형식으로 제공되며, 사용자는 STEP 형식과 같은 친숙한 3D 데이터도 이용할 수 있습니다.

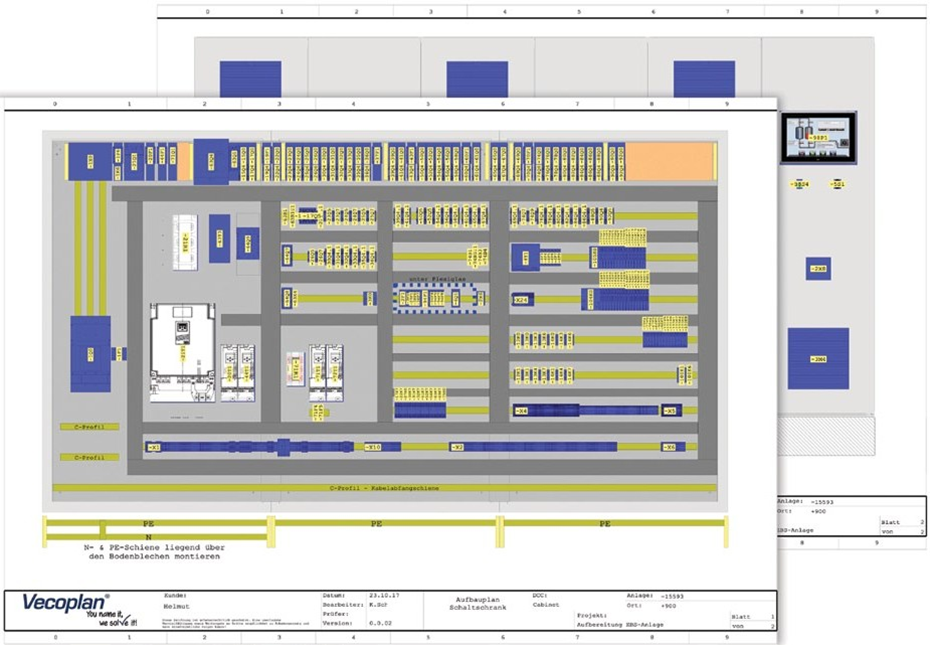

회로도는 캐비닛 엔지니어링 모듈을 사용하여 제어 캐비닛 어셈블리를 생성하는 데 활용됩니다.

WSCAD의 회로 다이어그램은 Cabinet Engineering(CE) 모듈을 활용하여 제어 캐비닛 레이아웃을 정확하게 생성하는 데 활용됩니다. 모든 구성 요소는 이미 재료 탐색기에 기록되어 있으며, 캐비닛의 상단 모자 레일에 1/10mm의 정확도로 배치되거나 스냅됩니다. 만약 회로도가 다른 E-CAD 형식으로 받게된었다면, Project Wizard를 활용하여 이전에 내보낸 재료, 단자 및 연결 목록을 통해 WSCAD로 회로도를 쉽게 가져올 수 있습니다.

라우팅을 클릭하면 소프트웨어가 모든 와이어의 연결을 자동으로 생성하며, 길이가 계산되고 채널의 채움 레벨이 시각적으로 표시됩니다. 생산에 사용할 수 있는 데이터는 즉시 제공되며, 추가 비용 없이 전선 라벨링 및 QR 코드를 위한 라벨 인쇄 또는 유명 제조업체의 NC 기계에서 케이블, 하네스, 캐비닛 도어 및 마운팅 플레이트를 생산할 수 있습니다.

또한, STEP 형식의 3D 데이터를 사용하여 캐비닛의 사실적인 이미지를 생성하고 실제 구성 요소 크기를 기반으로 기계적 충돌을 계산하고 시각화 할 수 있습니다. 캐비닛은 여전히 외부 서비스 제공 업체에서 제조 되며, 연간 약 200개의 인클로저와 연결된 부하가 10kW에서 700kW에 이르는 여러 개의 케비닛들이 기계 및 시스템과 함께 생산되어 고객에게 인도됩니다.

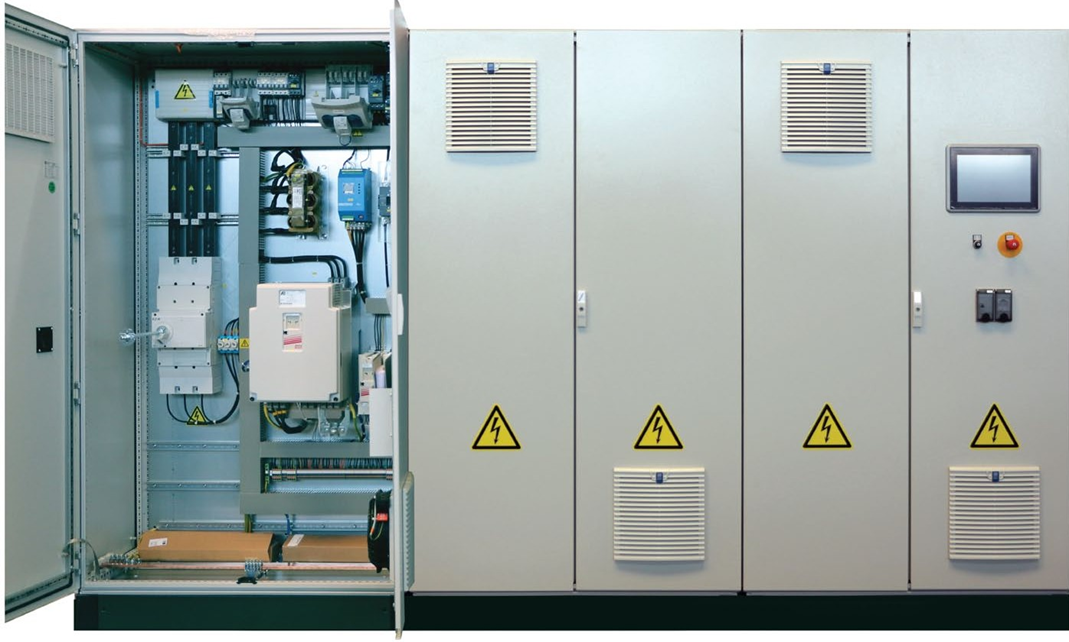

기계나 시스템과 함께 고객에게 인도되기 직전에 여러 분야에서 Vecoplan이 개발한 전형적인 제어 캐비닛 중 하나

Vecoplan은 WSCAD를 통해 전기 설계를 완료하고, 표준을 준수하며 기계 및 시스템에 대한 완전한 문서화를 달성합니다. 소프트웨어를 활용하여 테스트 및 승인을 위한 맞춤형 목록을 작성할 수 있으며, 지능형 PDF를 통해 상호 참조가 포함된 문서를 제공합니다. 현장 직원들은 특별한 뷰어가 필요 없이 아이콘을 클릭하여 다른 플랜으로 전환하거나 추가 정보를 불러올 수 있습니다.

또한, 서비스 기술자를 위한 WSCAD 앱은 제어 캐비닛의 증강 현실을 제공하며, 모바일 장치를 사용하여 대상 구성 요소를 식별하고 모든 계획을 시각적으로 표시하며 원본 제조업체 데이터 시트와 관련 품목 데이터를 표시합니다.

Jochen Pfeil은 "전반적으로 도입이 순조롭게 진행되었고 설계 및 상업적 영역 모두에서 WSCAD와의 협업이 매우 만족스러웠습니다. 약속한 모든 것이 지켜졌습니다."라고 말합니다.

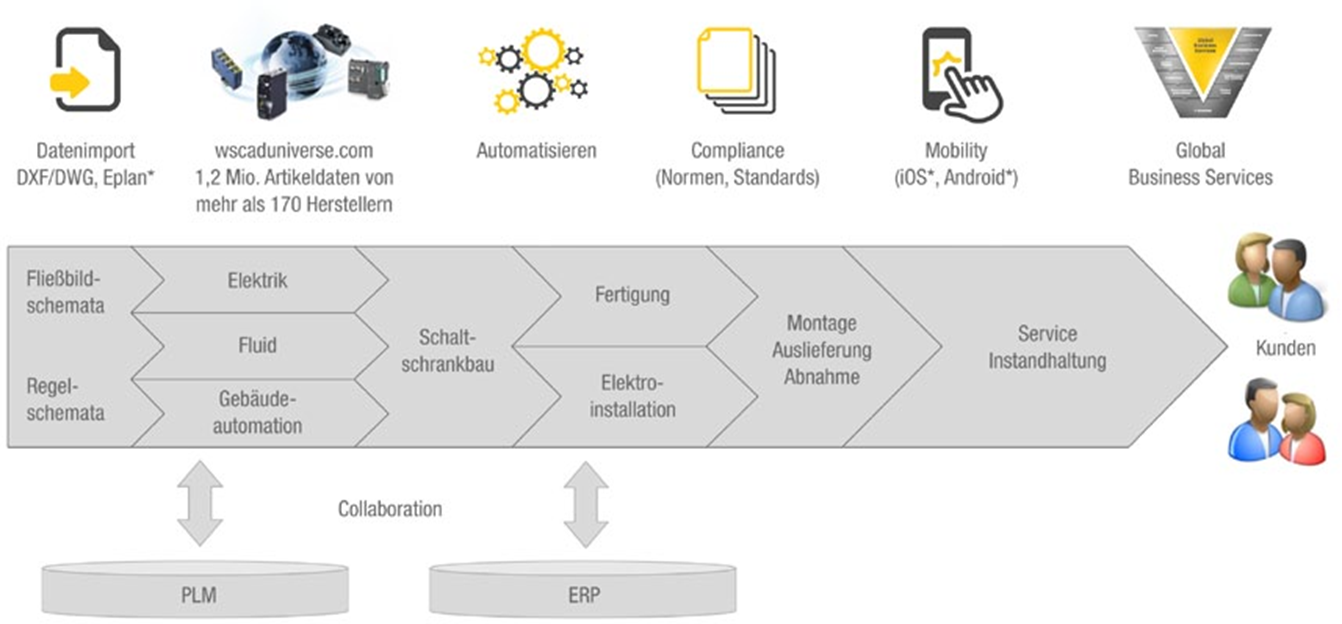

WSCAD 한눈에 보기

• 하나의 데이터베이스에서 심볼과 문서 데이터를 사용하는 단일 플랫폼: 기업, 기획 사무소 및 프리랜서가 전기 엔지니어링, 제어 캐비닛 건설, 공정 및 유체 기술, 빌딩 자동화 및 전기 설치의 6개 분야에서 모든 분야를 아우르는 개발 및 문서화를 수행합니다.
• 모듈식이며 확장성이 있으며, 간단하고 직관적인 사용자 경험을 제공하며, 구매 및 운영 비용이 효율적
• wscaduniverse.com은 400개 이상의 제조업체가 제공하는 210만 개 이상의 품목 데이터에 무료 액세스 가능하며, 3D 데이터뿐만 아니라 WSCAD 및 Eplan 형식으로도 이용
• 다른 CAD 시스템 또는 목록에서 데이터를 가져와 WSCAD로 작업할 수 있습니다: 전기 설치를 위한 평면도, P&ID 계획, 제어 캐비닛 어셈블리를 위한 회로도
• 생산 통합: 라벨 인쇄, NC 생산 기계에서 전선, 하네스, 인클로저 도어 및 마운팅 플레이트의 NC 제어 가공 포함
• 3D 뷰를 통해 공간 시각화 향상
• 자동화 메커니즘으로 설계 프로세스를 몇 주에서 단 며칠 또는 몇 분으로 단축
• PLM 및 ERP 연결
• 대규모 해외 프로젝트를 위해 다국어 번역기능 및 광범위한 사용자 관리
• 광범위한 문서와 맞춤형 체크리스트. 상호 참조가 포함된 지능적으로 연결된 PDF. 현장의 서비스 기술자는 특별한 뷰어가 필요하지 않으며 유동 계획의 밸브에서 회로도 및 제어 캐비닛으로 바로 이동
• 제어 캐비닛의 증강 현실: 유지보수 기술자는 고유한 무료 WSCAD AR 앱을 사용하여 현장에서 구성 요소를 스캔하고 제조업체로부터 OEM, 제품 데이터 및 원본 데이터 시트를 포함한 관련 도면을 즉시 확인
• 콜센터는 잊으세요: 추가 서비스가 포함된 지원 및 유지보수 계약을 3단계로 개별적으로 선택할 수 있으며, 문서 데이터 무료 생성 또는 WSCAD 서비스 포트폴리오 할인과 같은 혜택이 제공
• 엔지니어링 및 마이그레이션 점검, 워크플로 통합, 프로세스 최적화, 교육, 디지털 트윈, 다른 시스템에서 E-CAD 형식 가져오기 및 변환 등 광범위한 서비스 포트폴리오를 갖춘 글로벌 비즈니스 서비스는 수십 년간 축적된 WSCAD의 전문성과 업계의 모범 사례를 반영
