괴팅겐 도시시설공사(Stadtwerke Göttingen), WSCAD 소프트웨어로 전력 공급 강화

괴팅겐 도시시설공사(Stadtwerke Göttingen)은 제어 캐비닛 구축과 플랜트 관련 모든 엔지니어링 분야의 유지보수 및 현대화를 위해 자체 전기 작업장을 운영하고 있습니다. 시간이 많이 걸리는 일상적인 작업을 줄이기 위해 전기 엔지니어는 전기 설계 및 제어 캐비닛 구성은 물론 문서화 및 관리와 같은 다양한 작업에 WSCAD 소프트웨어를 사용합니다. 그 결과 설계 엔지니어가 프로젝트 계획에 평균 2주 이상을 소비했던 과거와 달리 현재는 이틀이면 충분하도록 최적화를 이루었습니다.

효율적인 전기CAD 시스템 없이는 새로운 시스템의 유지보수 및 건설이 전혀 불가능합니다.

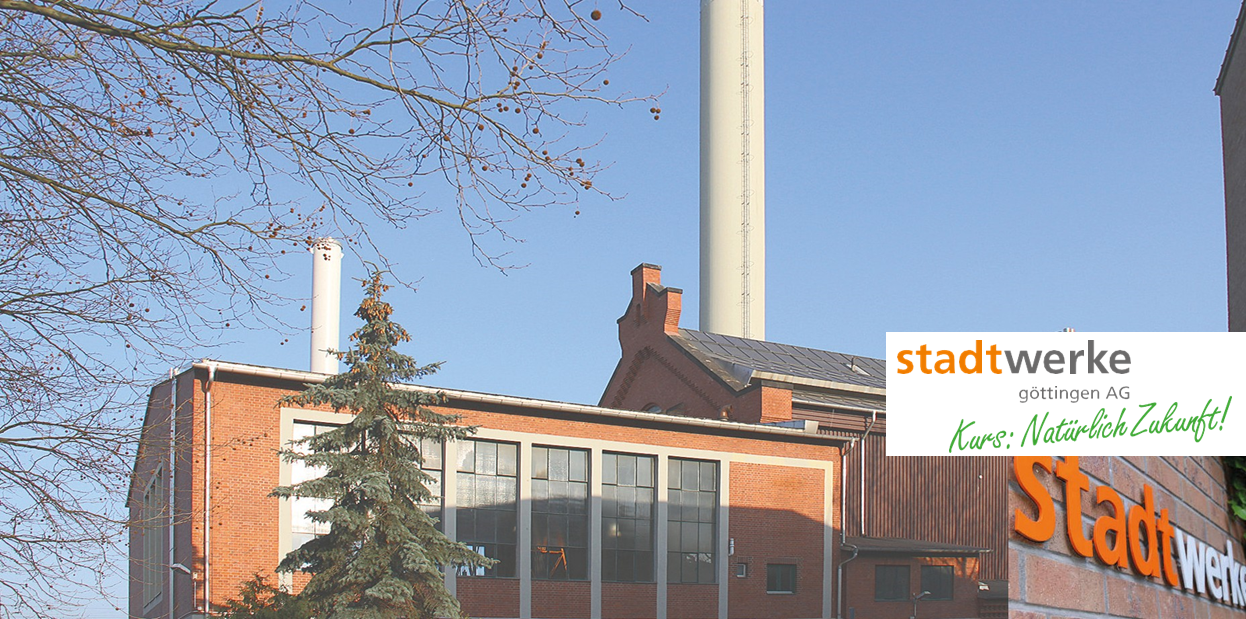

"우리는 고객에게 천연가스, 난방, 전기, 식수를 365일 24시간 안정적으로 공급하고 있습니다."라고 괴팅겐시 기술 책임자인 게르트 라펜네커(Gerd Rappenecker)는 자랑스럽게 강조합니다. 이를 위해 이 지자체는 열병합 발전과 태양광 발전소, 펌프장, 물 추출 플랜트를 사용하고 있으며, 이 시설들은 원활하게 작동해야 할 뿐만 아니라 현대화해야 한다는 목표를 갖고 있습니다. 더불어 여기에서 키워드는 재생에너지 사용율을 점차 늘려야 하는 것입니다. 괴팅겐은 2050년까지 온실가스 배출량을 거의 제로로 줄이는 것을 목표로 하고 있으며, 도시에 필요한 전력의 약 60%를 재생 에너지로 공급하기 위해 노력하고 있습니다. 이 목표는 기술 인프라뿐만 아니라 시스템 계획자와 전기 설계자에게도 특별한 과제를 안겨주는 야심찬 로드맵입니다.

"효율적인 전기CAD 시스템 없이는 새로운 시스템의 유지보수 및 건설이 전혀 불가능합니다."라고 괴팅겐 도시시설공사의 '기술 서비스 전기' 부서를 이끌고 있는 크리스티안 핀크(Christian Finck)는 말합니다. 이 지역 에너지 공급업체로서 대규모 프로젝트에서는 외부 협력사를 활용하지만, 자체적으로 사내 전기 작업장을 갖추어서 프로젝트 계획 단계에서 수행하는 작업의 범위는 해마다 추가 개발 또는 신규 프로젝트에 따라 조정됩니다. 대부분의 경우, 사내 생산하는 제어 캐비닛과 하위 배전반은 1~2개의 베이의 폭은 최대 1.20미터 정도입니다.

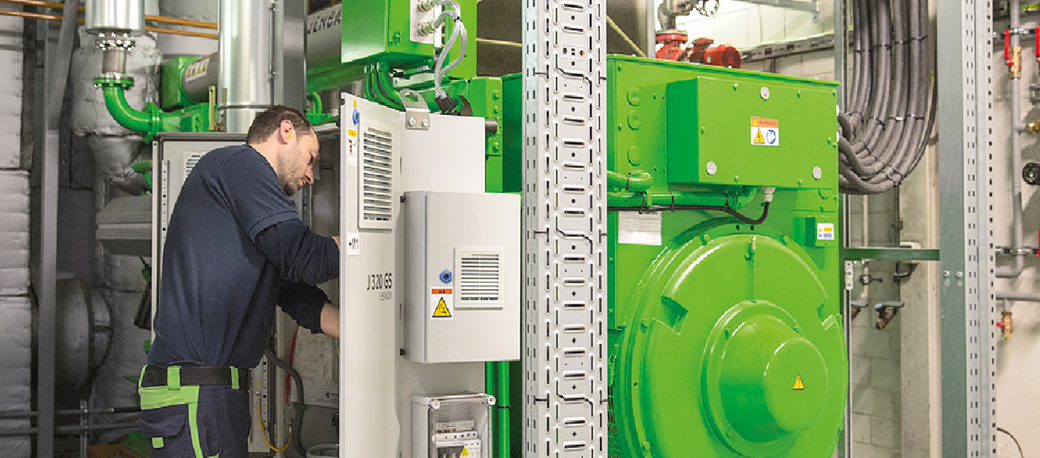

WSCAD의 Cabinet AR app을 사용하면 도시 유틸리티의 열병합 발전소, 태양광 발전소, 펌프장 및 정수장의 제어 캐비닛에 대한 정기 유지보수 작업 중에 스마트폰이나 태블릿으로 최신 문서에 액세스할 수 있으며 종이 도면을 뒤적일 필요가 없습니다.

여기에는 제어 및 부하 분배는 물론 모든 연결 장치가 포함되어 있습니다. 작년에만 9개의 태양광 발전 시스템과 약 6.5메가와트의 열 출력을 가진 새로운 바이오 난방 센터가 추가되었습니다. 2021년에는 가스 엔진과 결합된 목재 가스 발전소를 추가하여 열병합 발전소로 확장할 계획입니다. 핀크와 그의 팀에게 이는 더 많은 작업, 촉박한 마감일, 디지털 기술의 더 많은 지원을 필요로 한다는 것을 의미합니다.

"이전의 일반CAD 프로그램은 회로도와 제어 캐비닛 어셈블리를 계획하고 문서화하는 데 한계에 도달한 지 오래되었기 때문에 더 지능적이고 사용하기 편한 뛰어난 새로운 전기CAD로 교체하고 싶었습니다."라고 핀크는 말합니다. 여러 전기CAD 프로그램을 테스트하였지만 최종 후보에 오른 것은 WSCAD를 포함한 두가지뿐이었습니다. 특히 편리하고 강력한 엔지니어링 플랫폼을 찾던 기획 및 설계팀은 WSCAD의 Electric Engineering과 Cabinet Engineering모듈이 성능과 사용자 편의성 측면에서 기대치를 충족하였습니다. 전기 설계자의 성능 체크리스트에는 공정 계획에서 전기 측정 지점의 간소화된 설정, 자재, 케이블 및 배선 목록이 포함된 빠르고 오류 없는 회로도 개발, 제어 캐비닛 및 터미널 박스 건설을 위한 설계 기능 등 표준화된 계획 프로세스 및 매크로 처리를 통해 훨씬 더 많은 자동화가 포함되었습니다. 생성된 데이터는 배전반 생산에 활용할 수 있어야 하고 유지보수 서비스를 위해 필요한 문서 제공을 지원해야 했습니다. 모든 기능을 면밀히 검토한 결과, WSCAD가 경쟁에서 승리했습니다. "WSCAD 소프트웨어는 우리 애플리케이션에 필요한 모든 기능을 갖추고 있으며 가격 대비 성능 비교 및 연간 라이선스 비용 측면에서 경쟁사 제품보다 훨씬 저렴했습니다."라고 핀크는 강조합니다.

고도의 자동화로 시간 절약

WSCAD 솔루션의 가장 큰 장점은 다양한 전문 부서의 내부 엔지니어링 계획 요청을 빠르고 유연하게 처리할 수 있다는 점입니다. 이 소프트웨어의 높은 자동화 수준 덕분에 괴팅겐는 모든 프로젝트 단계에서 업데이트 된 계획 데이터로 신속하게 작업할 수 있습니다. 매크로와 매크로 변형은 물론 제조업체의 프로젝트별 라이브러리에서 심볼과 품목 데이터를 사용할 수 있어 전기 엔지니어링 부서의 업무가 크게 향상되었습니다. "이전 소프트웨어에서는 모든 케이블을 수동으로 입력하고 단면도, 색상 및 번호를 도면에 연결해야 했기 때문에 몇 시간이 걸렸습니다. 하지만 WSCAD를 사용하면 몇 분 안에 구성 요소와 사양을 마우스로 도면에 끌어다 놓는 것으로 올바른 위치에 연결할 수 있습니다."라고 핀크는 설명합니다. 설계 데이터와 해당 부품 목록은 더 이상 수동으로 생성할 필요가 없으며, WSCAD에서 프로젝트 관련 문서 패키지에 번들로 제공되어 검색할 수 있습니다. 개별 개정 상태, 모든 변경 사항 및 현재 릴리스 상태는 프로젝트에 참여한 모든 사람이 언제든지 추적할 수 있습니다.

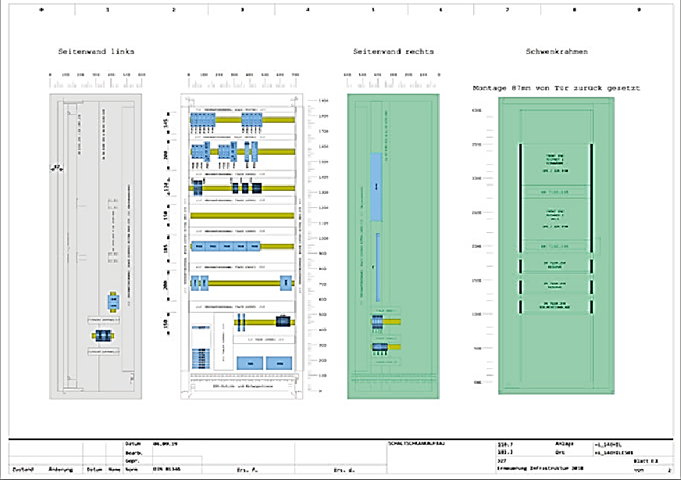

Cabinet Engineering으로 사실적인 3D 시각화, 전선 길이 계산 및 연결 자동 라우팅, 채널의 채움 레벨 표시부터 NC 기계에서 전선 및 캐비닛 하우징 제조를 위한 생산 데이터까지 작성합니다.

사용자 인터페이스는 매우 간단하고 논리적이므로 CAD 전문 지식이 없는 직원도 직관적으로 사용할 수 있습니다.

현재는 WSCAD의 Electric Engineering 및 Cabinet Engineering 모듈에 중점을 두고 있습니다. 이 두 모듈은 주로 케이블 및 자재 목록, 단자 및 배전 다이어그램과 함께 회로도를 작성하는 데 사용되며, 제어 캐비닛 설계까지 사용됩니다. "대부분의 경우 피닉스 컨택트의 부품을 사용하지만, WAGO 터미널도 사용됩니다."라고 핀크는 말합니다. WSCAD 애플리케이션에서 직접 불러올 수 있는 단자대 설계자는 주문 데이터를 충족하는 단자대를 구성하고 후속 설계를 위해 WSCAD 도면으로 전송할 수 있어 시간을 절약하는 효과가 있습니다. 전기 작업장에 5명으로 구성된 전기CAD 사용자 팀이 구성되었고, 이들은 단 3일간의 현장 교육 후 작업을 시작했습니다. 괴팅겐은 WSCAD 전문가의 체계적인 지원과 담당 WSCAD 프로젝트 관리자와의 개인적 접촉을 통해 WSCAD 도구를 신속하게 사용할 수 있었습니다. "사용자 인터페이스가 매우 간단하고 논리적이어서 전문 CAD 지식이 없는 직원도 시스템을 직관적으로 사용할 수 있습니다."라고 크리스티안 핀크는 말합니다.

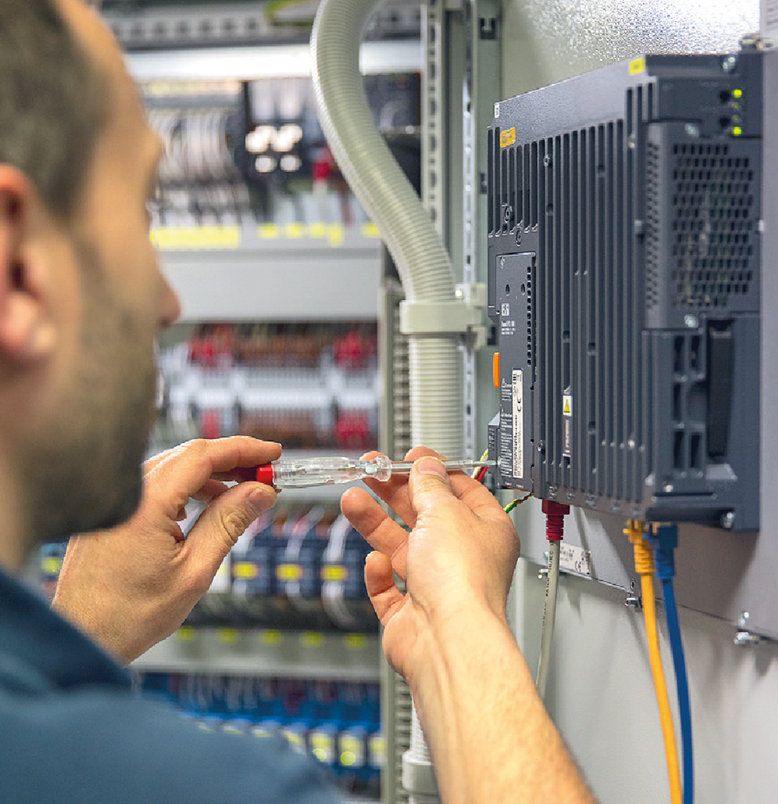

제어 캐비닛은 앱을 통해 설계 정보를 네트웍으로 연결하고 항상 최신 상태로 유지합니다. 이 앱은 WSCAD 솔루션의 일부이며 Apple App Store에서 무료로 다운로드할 수 있습니다.

무한한 잠재력

괴팅겐에서 WSCAD 플랫폼을 활용할 잠재력은 아직 무궁무진합니다. 소프트웨어는 일관된 데이터 관리와 지능형 연결 덕분에 테스트 및 승인을 위한 별도의 목록을 포함하여 각 전기 설계에 대한 표준을 준수하고 완전한 문서를 생성하지만, 공장의 보전 엔지니어는 여전히 설계도를 인쇄하고 있습니다. "최근 적합한 스마트폰과 태블릿을 구입했으며 다음 단계로 엔지니어링 및 서비스 프로세스에 이를 통합할 계획입니다."라고 핀크는 말합니다. 인터페이스는 추가 비용 없이 WSCAD에서 사용할 수 있으며, 앱은 WSCAD의 일부로 Apple AppStore와 Google Play에서 다운로드할 수 있습니다. 또한 기존 플랜트 문서도 WSCAD 시스템으로 가져올 수 있습니다. 그러나 괴팅겐에서는 아직 이전 방식을 계속 사용하고 있습니다. 원칙적으로 전기 엔지니어링 분야의 완전한 데이터 기반 워크 플로는 WSCAD를 기반으로 실현될 수 있다고 핀크는 동의하지만, 인더스트리 4.0 솔루션의 모든 전제 조건이 실현되기까지는 다소 시간이 걸릴 것으로 예상합니다.

서비스 기술자를 위한 의제에는 증강 현실을 위한 새로운 WSCAD Cabinet AR 앱과 모바일 장치의 확장된 사용과 같은 현재 주요 사항이 있습니다. 이를 통해 스캔 된 구성 요소를 설계 데이터 서버와 동기화하고 제조업체 데이터 시트를 포함한 모든 물품 데이터와 관련 정보를 모바일 장치의 디스플레이에 표시할 수 있어야 종이 기반 출력물의 시대가 끝난 것입니다. 괴팅겐에서는 프로젝트당 절약되는 시간이 확실한 이정표로 간주기에 문서 자동 생성은 특히 유용합니다. 시간상의 이유로 대규모 프로젝트의 문서 작성을 외부 서비스 제공 업체에 맡기던 시대는 끝났습니다. 이제 IT 관리자는 클라우드를 통해 프로젝트 데이터, 회로도 및 관련 문서에 대한 VPN 액세스를 점진적으로 개방하고 있습니다. "우리는 미래에 대해 낙관적입니다. 아직 다루어야 할 주제가 많이 남아 있습니다."라고 크리스티안 핀크는 요약합니다.
