WHITE PAPER
Sustainable planning* of power distribution boards for infrastructure projects with CAE** systems
전기CAD 시스템을 사용한 인프라 프로젝트를 위한 배전반의 지속 가능한 계획
상세한 전기 설계를 사용하여 작업 단계를 자동화하고 생산성을 높이는 방법
역자주) *Plan 또는 planning을 필요에 따라 설계 또는 계획으로 번역하였으나 가급적 계획으로 하였다. 이 계획의 범위에는 최초의 아이디어 구상단계에서 도면 설계, 문서화, 자동화 장비 인터페이스, 자동화 등 전기 엔지니어링과 관련된 포괄적인 의미의 계획이다.
**원본에서는 CAE로 되어 있으나 CAE가 통상 ‘해석 전문 엔지니어링 CAD’라는 한국에서의 일반적인 인식으로 인한 혼돈을 예방 위해서 전기설계를 위한 전용 CAD라는 의미로 전기CAD로 해석 및 변환하였다.
| Contents |
|---|
1. 서론: 인프라 시장의 새로운 요구 사항 - 전기 기술분야에 주는 영향
- 전기CAD 시스템을 사용하면 변화된 요구 사항을 충족
2. 조율 개선 및 데이터 교환 확대로 인한 최적화 가능성 - 수동으로 데이터를 전송하는 다단계의 프로세스는 오류가 발생하기 쉽고 시간이 많이 소요
- '데이터 사일로'로 인한 최적화 잠재력 낭비
- 문서 내용의 누락
3. 전기CAD 시스템에서 세부 전기 계획의 내용 및 순서 - 멀티라인 회로도 제작
- 배전반 레이아웃의 정의 및 표현
- 문서화 및 변경 관리
4. 패널 제작업체 및 전기 설치업체를 위한 전기CAD 시스템의 상세 전기 계획의 장점 - 간편한 데이터 전송 그리고 고객을 위한 부가 가치
- 모듈러 엔지니어링
- 생산 자동화
- 단순화된 변경 관리 및 법적 준수 문서
- 예시삽입문: 사용자 적용 사례 - 최신 전기CAD 시스템의 도입으로 산업용 제어판 설계에서 얻은 이점
5. 미래 비전: 지속적인 데이터 가용성을 보장하는 프로세스는 어떤 모습일 수 있으며, 판넬 제작자가 지금 당장 준비해야 하는 이유 6. 결론 및 전망 부가 정보
|
1. 서론: 인프라 시장의 새로운 요구 사항
현재 인프라 시장은 변화를 겪고 있다. 많은 이유로 인해 초기 계획 단계에서부터 고려해야 할 요소가 증가하고 있다(그림 1 참조). 전통적인 작업 방법은 이제 새로운 프로세스에서 요구되는 각각의 기술 사양을 충족할 수 없다. 예산 안에서 안전하고 편안하며 기능적인 건물을 지을 수 있도록 작업 프로세스를 디지털화하고 작업 방법을 조정해야 한다.

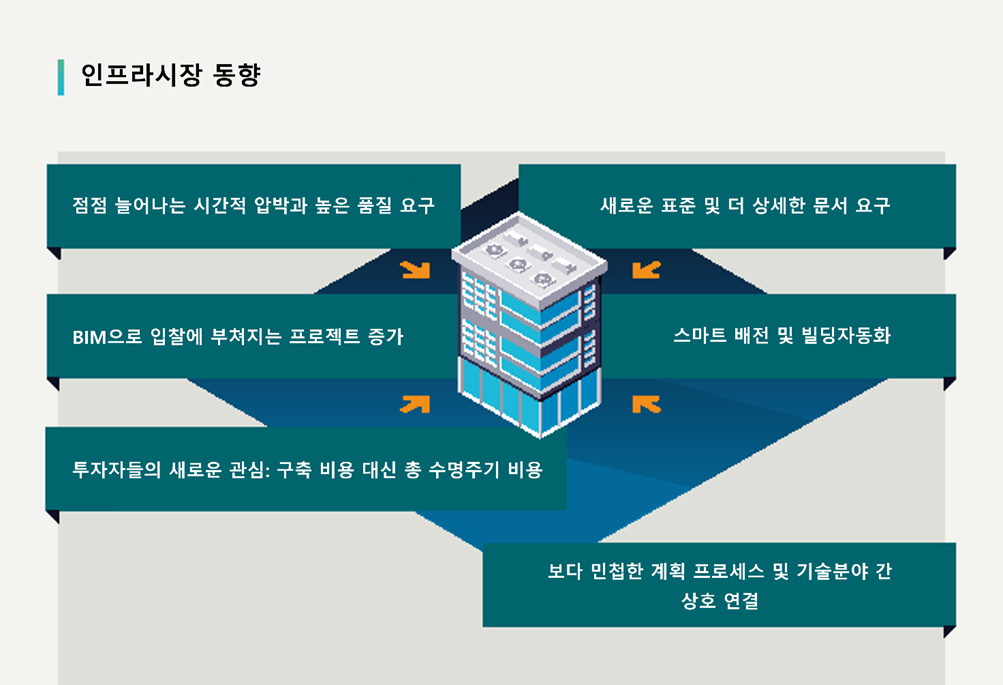

(그림 1): 인프라 시장의 현재 추세는 작업 방식을 조정해야 함을 의미
전기 산업은 특히 이러한 기술적인 환경 전환에 영향을 많이 받는다. 인프라 프로젝트에서 전력 분산에 대한 요구 사항은 지속적으로 증가하고 있다. 자동화 추세, 전기 부하의 증가, 전력 공급의 분산화가 결정적인 요인이다. 에너지 운영 관리에 대한 더 엄격한 표준(DIN EN ISO 50001)과 강화된 법률도 큰 몫을 한다. 이에 따라 설치된 장치는 서로 통신할 수 있어야 하고 시스템은 상위 제어 시스템에 통합되어야 한다. 이러한 발전의 일환으로 적절한 데이터 품질을 갖춘 상세한 설계 문서가 점점 더 중요해지고 있다.
특히 전통적인 판넬 제작업체와 전기 설치 업체는 새로운 기술을 배워야 할 것이 분명하다. 앞으로는 DIN EN 61439와 같이 설치 시 안전을 위해 작성된 지침에 따라 배전반을 계획하고 문서화하는 것 만으로는 더 이상 충분하지 않다. 현재 설계와 기능이 문서화 되어 있지 않은 경우가 많은 배전반의 경우에도 앞으로는 상세한 문서화가 요구될 것이다.
투자자들은 점점 더 순수 건설 비용에 관심을 갖는 대신 건물의 총 수명 주기 비용을 고려하고 있다. 이를 최적화하려면 계획 단계에서 이미 종합적인 문서를 작성하여 시설의 수명 주기 동안 신속하게 사용할 수 있도록 해야 한다. 그래야만 유지보수 및 개보수 작업을 복잡하지 않게 수행할 수 있고, 새로운 부품을 기존 통신 구조에 간단히 추가 및 변경할 수 있다. 이런 영향으로 전기 계획자, 판넬 제작자, 전기 설치자를 위한 상세한 문서화는 기본적으로 제공되어야 하는 상식적인 문제가 되었다. 이를 통해 법적 책임에 대한 확실성을 확보할 수 있고, 작동 중 사람이 다치거나 장비가 손상되는 경우 관련 공급 전문가가 배전 시스템을 올바르게 계획했음을 증명할 수 있다.
특히, 판넬 제작업체와 전기 설치 업체의 경우 자신의 비즈니스 이익을 위해 작업 방식의 완전한 문서화 및 디지털화를 도입하는 것이 유리하다. 배전반과 분전반의 생산은 전통적으로 많은 시간이 소요되는 수작업 단계로 구성된 프로세스다. 생산 직원들은 다양한 데이터와 정보에 의존하며, 이는 계획 및 설계 단계에서 사전에 이 정보를 계획에 따라 정의할 수 있다. 그러나 현재 이러한 데이터의 대부분은 암묵적으로 정의되어 있으며 모든 단계에서 데이터를 재활용할 수 없는 경우가 많다. 불완전한 문서를 기반으로 작업장에서 고객에 공급할 필요한 배전반을 제작하려면 많은 경험이 필요하다. 누가 작업을 수행 하느냐에 따라 실제 결과는 매우 달라질 수 있다. 반대로 관련 전용 소프트웨어로 상세한 도면과 문서를 작성하면 계획 및 생산 과정에서 보다 효율적으로 설계하고 다양한 작업 단계를 자동화하기 위한 기초 데이터가 된다. 따라서 이는 전기 기술 분야 자체에 막대한 잠재적 부가가치를 제공한다.
- 전기CAD 시스템을 사용하면 변화된 요구 사항을 충족
문서화 및 데이터 품질에 대한 요구 사항이 높아지면서, 배전반과 분전반을 장치 수준까지 세밀하게 계획하고 상세하게 설명하는 것이 필요하다. 전기CAD 시스템을 사용한 상세한 전기 계획은 이러한 요구사항을 충족시킬 가능성을 제공한다. 하지만 현재 배전 계획을 위한 전기CAD 시스템은 인프라 시장에서 거의 사용되지 않고 있습니다.
이 백서에서는 전기CAD 시스템을 사용하여 전기 산업에서 작업 프로세스를 최적화하는 방법과 작업 방식을 디지털화 함으로써 얻을 수 있는 이점에 대해 설명한다. 최신 배전을 위해 문서에 어떤 내용을 기록해야 하는지에 대한 팁이 포함되어 있다. 향후 통합 툴 체인을 사용할 경우 전기 기술분야의 전체 프로세스 체인에서 얻을 수 있는 추가적인 잠재력에 대한 전망도 제공한다. 전기 산업에서 커뮤니케이션 문화의 변화의 필요성과 함께 새로운 소프트웨어를 계획 및 설계 프로세스에 통합해야 할 필요성에 대해서도 논의한다.
■ 자세한 내용은 PDF로 제공됩니다. <지멘스(SIEMENS)의 배전반 설계를 위한 백서-WSCAD 공저>의 PDF 파일이 필요한 경우 아래 [신청하기] 버튼을 눌러 신청해주시면 됩니다.
