도면은 설계자의 의사소통을 위한 중요한 수단이다.

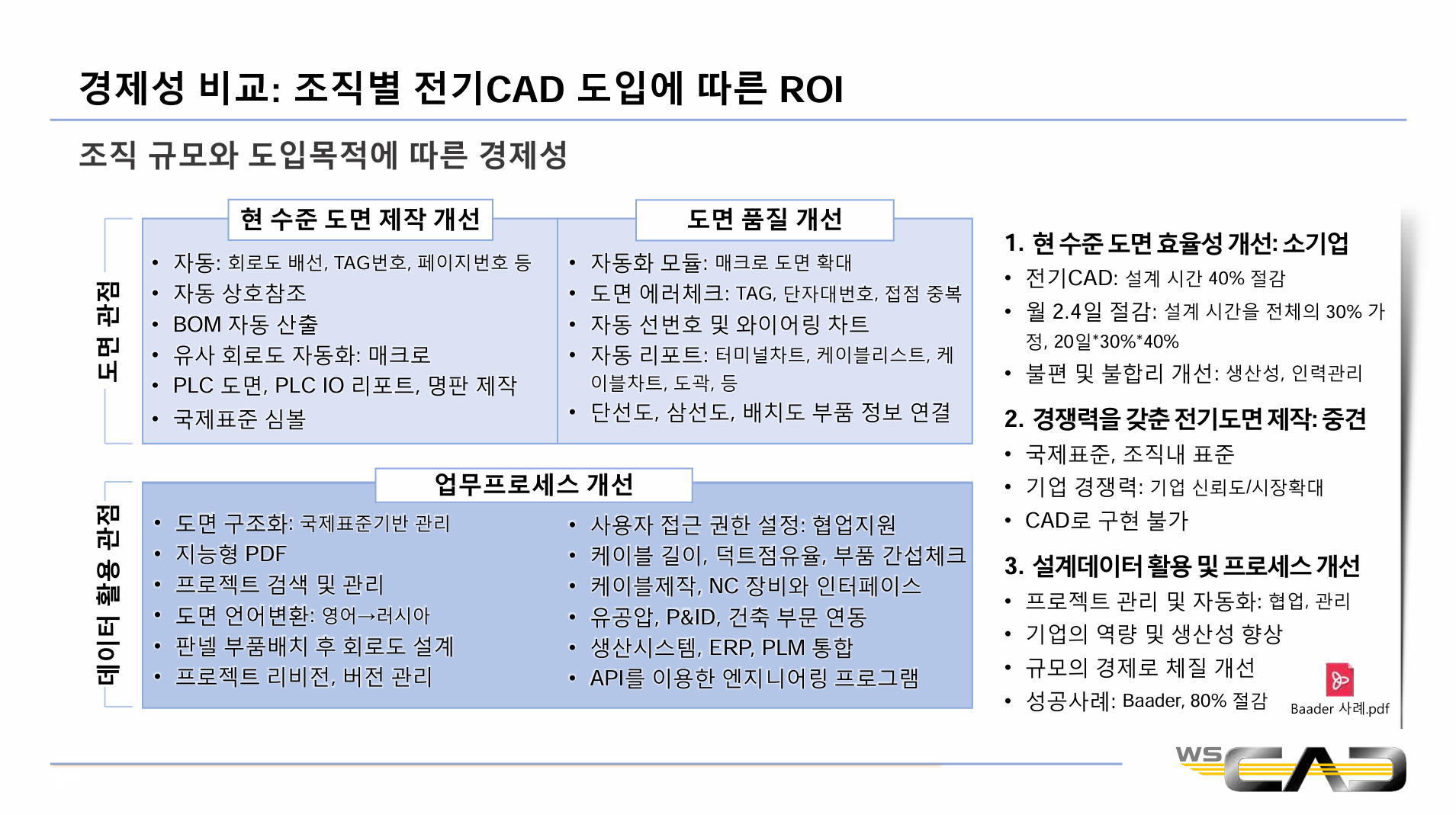

제품 구성, 구매, 제작, 설치, 운영 및 AS에 필요한 엔지니어링 분야의 모든 사항이 기록되어야 온전한 전기 도면이 완성된다. 이를 위해 전기 설계를 위해서 출시한 전기CAD는 바쁜 현장에서 거의 유일한 해결책이다. 기업 규모에 따라 전기CAD 도입 전략은 다음과 같이 세울 수 있다.
1. 소규모 조직(설계자 1~3명)
소규모 조직에서는 이전에 일반CAD로 전기 도면을 운영해 전적으로 제작에 필요한 도면으로 관리한다. 즉 프로젝트 관리를 위한 도면이 제품 구성과 제작에 필요한 최소한의 설계 정보만 기록한다. 이러한 조직은 전기CAD를 도입하여 다음 목표를 설정할 수 있다.
[기대 효과]
전기CAD의 다양한 자동화 기능을 활용해 도면 설계 시간을 단축
도면 에러를 예방하고, 반복적인 작업을 자동화하여 설계자의 업무 효율성 향상
설계 표준을 개인 차원에서 설정하고 자동화하여 도면의 일관성을 유지
기존 도면 형식을 유지하면서도 시간 절약, 오류 감소, 자동화를 통해 효율성 향상
2. 중간 규모 조직(설계자 4~7명)
중간 규모 조직은 전기CAD를 통해 조직 차원의 표준화와 자동화를 목표로 삼는다.
더불어 일반CAD로 구현하기 어려운 설계 정보량을 늘려 도면 품질을 높여 경쟁력을 강화하고, 조직 차원의 설계 효율성을 향상시킨다.
[기대 효과]
기능 중심 도면을 추가하여 고품질 도면 운영
도면을 손쉽고 일관되게 제작할 수 있도록 자동화
도면 에러를 자동으로 검사하고 수정하여 도면 표준 유지
도면에 대한 접근 권한을 관리하고 도면 정보 중심으로 한 업무 프로세스 개선
3. 대규모 조직(설계자 8명 이상)
대규모 조직은 전기CAD의 설계 데이터베이스를 활용해 체계적인 프로젝트 관리와 프로세스의 표준화 및 자동화를 목표로 삼는다.
[기대 효과]
전기 엔지니어링 분야에서 분업이 가능할 수준으로 도면 활용
PLM, ERP와 같은 기간 시스템이나 와이어 생산장비, 가공 NC 등에 설계 데이터 활용
판넬, P&ID, 유공압 설계 등과 전기설계 정보를 통합
사내 엔지니어링 분야, 사외 협력사, 고객 등과 설계 데이터 공유 및 일관성 유지
조직 규모에 따른 목표 설정은 하나의 예시일 뿐이며, 인원 수는 절대적인 기준이 아니다.
설계 인원이 많아도 소규모 조직과 같이 기존 도면 유지에 그칠 수 있으며, 소규모 조직도 전기CAD의 모든 특성을 활용할 수 있다. 따라서 전기CAD의 도입 전략은 조직 정책에 따라 유동적으로 운영될 수 있다.
