엔지니어링 생산성 혁신 보고서: 캐터필러 에너지 솔루션의 설계 자동화 및 비즈니스 가치 창출 사례

전략적 배경: 인더스트리 4.0 시대의 엔지니어링 진화와 'MWM' 브랜드의 도전

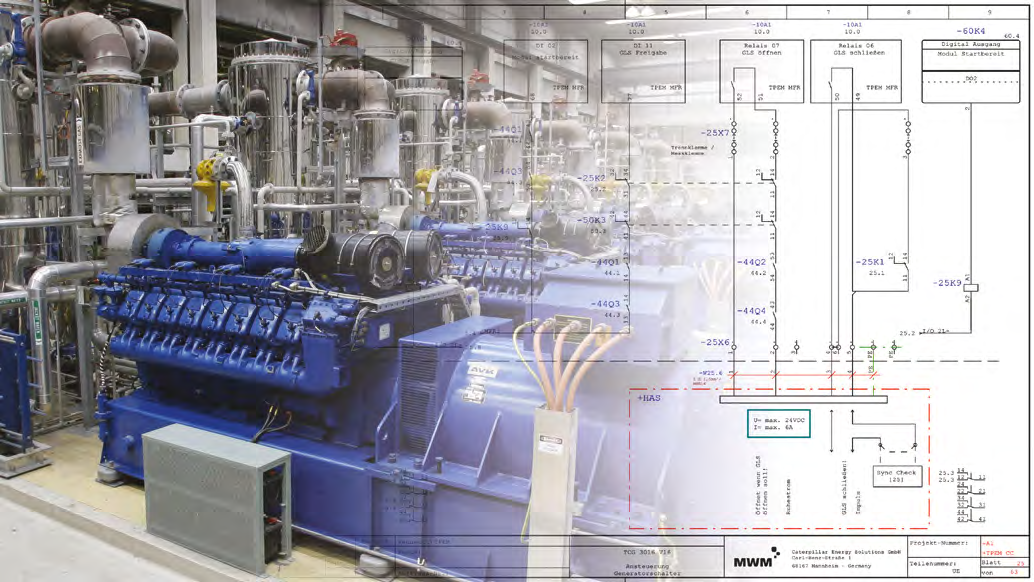

오늘날 글로벌 제조 산업에서 디지털 전환(DX)은 단순히 생산 현장의 물리적 자동화를 넘어, 제품의 생애주기 전반을 관장하는 ‘엔지니어링 데이터의 지능화’로 진화하고 있습니다. 독일 만하임에 본사를 둔 캐터필러 에너지 솔루션(Caterpillar Energy Solutions)은 분산형 발전을 위한 고효율 친환경 솔루션 분야의 글로벌 리더로서, 특히 MWM(Motoren Werke Mannheim) 브랜드를 통해 가스 엔진 및 열병합 발전(CHP) 설비 시장을 선도하고 있습니다.

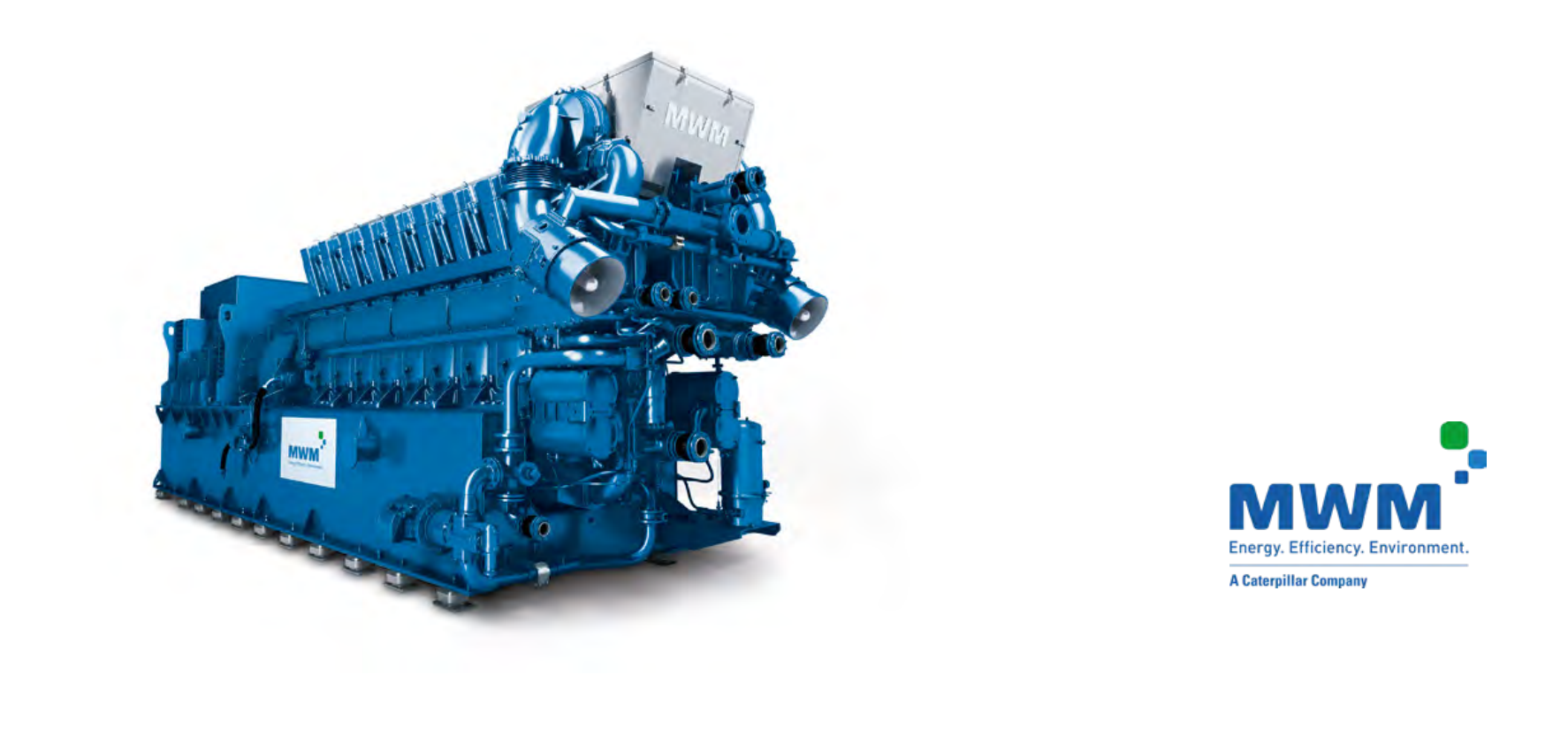

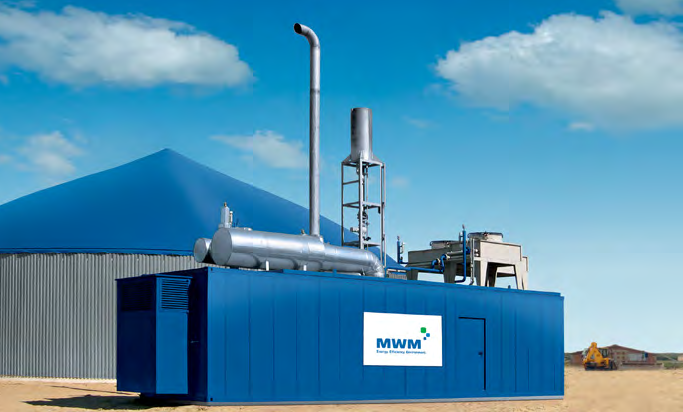

MWM의 솔루션은 400kW에서 4,500kW에 이르는 방대한 제품군을 보유하고 있으며, 고객의 요구에 따라 수만 가지 조합이 가능한 ‘맞춤형 모듈형 시스템’을 지향합니다. 전 세계 공항, 병원, 생산 시설 등 에너지 자급자족이 필수적인 환경에서 이들의 제품은 핵심 인프라로 기능합니다. 그러나 이러한 비즈니스 확장성은 역설적으로 엔지니어링 부문의 심각한 병목 현상을 초래했습니다. 전통적인 기계 공정의 자동화와 달리, 복잡한 전기 설계 및 제어 캐비닛 구성의 자동화는 기술적 난도가 매우 높아 비즈니스 민첩성을 저해하는 고질적인 과제로 남아있었습니다.

현황 분석: '8시간의 벽'과 확장성 저해 요인 분석

캐터필러 에너지 솔루션은 엔지니어링 생산성 향상을 위해 지속적인 최적화를 추진해 왔습니다. 하지만 기존의 방식은 ‘운영 효율성(Operational Excellence)’ 측면에서 명확한 구조적 한계를 보였습니다.

단계별 효율화의 이력과 잔존 병목

• 1단계 (매크로 활용): 초기 매크로 변형 도입을 통해 리드 타임을 주 단위에서 1주일 수준으로 단축했습니다.
• 2단계 (Project Wizard 도입): WSCAD의 프로젝트 마법사 애드온을 통해 설계 시간을 1일(약 6~8시간)까지 혁신적으로 줄였습니다.
• 한계 분석: 하지만 8시간이라는 시간조차 숙련된 엔지니어의 '전담 투입'을 전제로 합니다. 수많은 수주 물량과 복잡한 제품 라인업을 고려할 때, 이는 여전히 기술 부서의 과부하를 초래하는 '확장성 병목(Scalability Bottleneck)'으로 작용했습니다.

핵심 페인 포인트(Pain Points)

• 글로벌 대응 복잡성: 20개 이상의 언어로 도면과 문서를 생성해야 하는 압박은 오류 가능성을 높이고 대응 속도를 늦췄습니다.
• 고비용 구조: 내부 리소스 부족으로 인해 설계 업무를 외부에 의존하게 되면서 상당한 아웃소싱 비용이 발생했고, 이는 수익성 저하와 내부 IP(지식재산) 관리의 어려움을 야기했습니다.
• 데이터 단절: 영업 부서의 컨피규레이터 데이터가 기술 부서의 설계 툴과 유기적으로 통합되지 않아, 고숙련 설계자가 단순 데이터 정리 업무에 시간을 허비하는 리소스 미스매치가 발생했습니다.

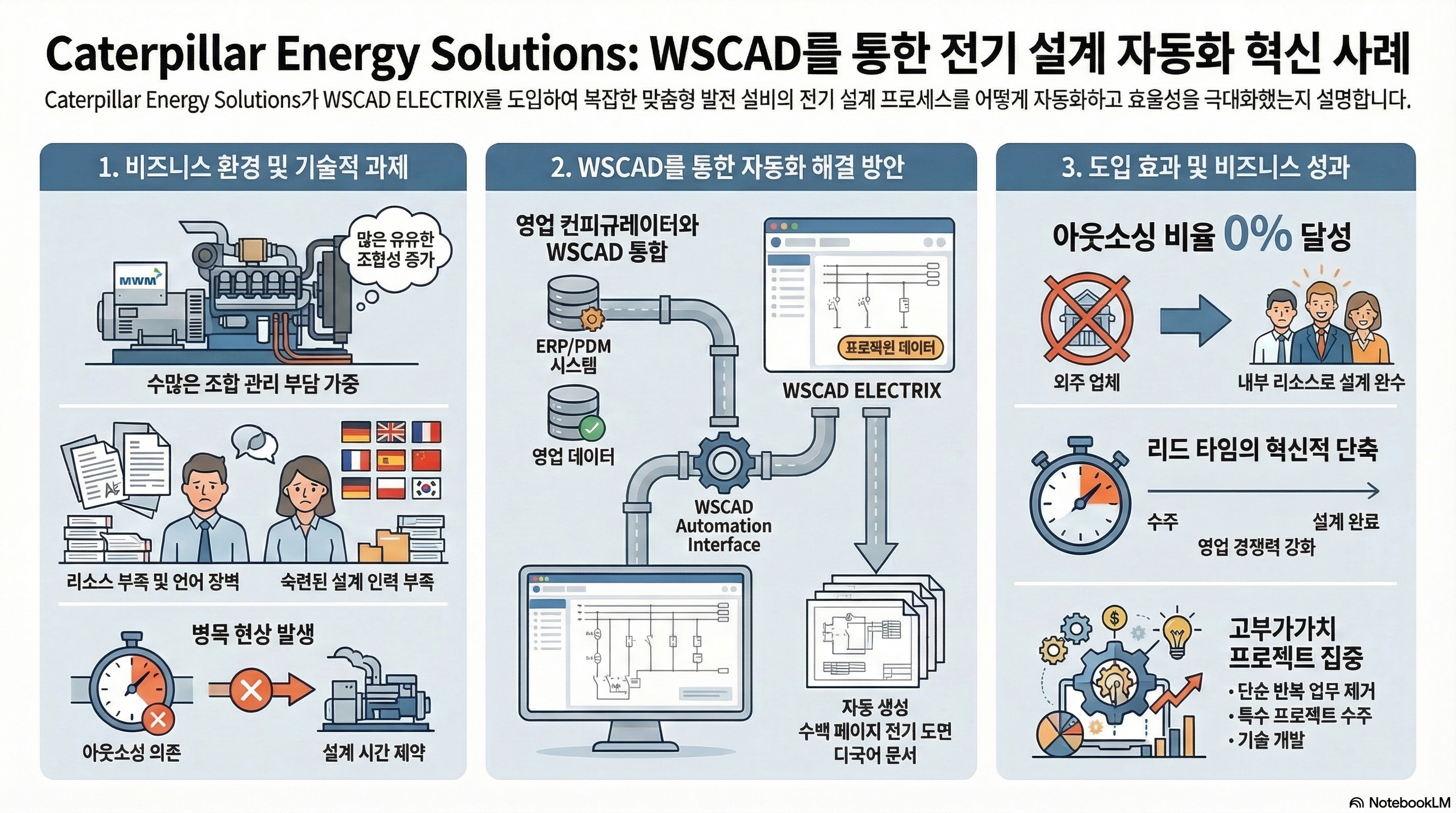

혁신 솔루션: WSCAD ELECTRIX 기반의 개방형 자동화 아키텍처

캐터필러는 기술적 장벽을 극복하기 위해 기존의 수동 설계 방식을 완전히 대체하는 '구성을 통한 자동 생성' 모델을 선택했습니다.

• 독점적 폐쇄성 배격과 전략적 선택: 솔루션 검토 과정에서 모 유명 CAD 벤더는 캐터필러가 이미 구축한 맞춤형 컨피규레이터를 자사의 독점 제품으로 교체하고 모든 데이터를 마이그레이션할 것을 제안했습니다. 이는 막대한 전환 비용과 시간 손실을 의미했습니다. 반면, WSCAD는 기존 ERP/PLM 생태계와 Acatec 등 맞춤형 소프트웨어를 그대로 수용하며 연동되는 개방형 인터페이스를 제안함으로써 비즈니스 연속성을 보장했습니다.
• 통합 아키텍처: WSCAD ELECTRIX & Automation Interface: WSCAD의 Electrical Engineering과 Cabinet Engineering Expert 모듈은 Automation Interface(애드온)를 통해 기업 내 상위 시스템과 통합되었습니다. 영업 단계에서 확정된 데이터는 기술 부서를 거치지 않고 직접 WSCAD로 전달되어 회로도와 캐비닛 레이아웃을 자동 생성합니다.
• 운영의 묘: 무인 백그라운드 프로세스와 스케줄링: 이 시스템의 핵심 가치는 "WSCAD 숙련도와 상관없이" 설계가 완료된다는 점입니다. 모든 프로세스는 백그라운드에서 무인으로 실행되며, 특히 퇴근 전 '스케줄링' 기능을 통해 밤새 수백 페이지의 도면을 자동 생성하는 'Efficiency 2.0' 환경을 구축했습니다. 버튼 클릭 한 번으로 20개국 이상의 언어가 반영된 표준화된 문서가 즉시 출력되는 글로벌 운영 역량을 확보하게 된 것입니다.

성과 및 가치 평가: 리소스 최적화를 통한 신규 비즈니스 기회 창출

WSCAD 자동화 도입은 단순한 시간 단축을 넘어, 엔지니어링 리소스를 저부가가치 반복 업무에서 고부가가치 전략 업무로 재배치하는 성과를 거두었습니다.

정량적 및 전략적 지표 비교

• "So What?" 분석 - 전략적 민첩성 확보: 아웃소싱 의존도를 0%로 낮춘 것은 단순한 비용 절감을 넘어, 내부 설계 역량을 '특수 비표준 프로젝트'에 집중할 수 있게 했음을 의미합니다. 이는 결과적으로 고난도 맞춤형 솔루션 시장에서의 '비딩 승률(Bid-to-win ratio)'을 높이고, 신규 매출원을 확보하는 강력한 동력이 되었습니다.
• 현장 전문가 제언: Caterpillar Energy Solutions의 Andreas Dworzsak 개발자는 "이제 WSCAD에 익숙해질 필요 없이 설계를 완료할 수 있다. 이를 통해 확보된 리소스를 복잡한 비표준 프로젝트를 위한 특수 솔루션 개발에 집중함으로써, 새로운 비즈니스 기회를 선점하는 전략적 성과를 거두고 있다"고 강조했습니다.

전략적 결론: 지속 가능한 엔지니어링 생태계 구축

캐터필러 에너지 솔루션의 사례는 엔지니어링 경쟁력이 곧 기업의 시장 대응력임을 증명합니다.

본 프로젝트의 성공은 다음의 3대 핵심 요인(KSF)에 기반합니다.

1. 표준화와 재사용성: 제품 모듈화를 통해 자동화의 토대가 되는 고품질 매크로 라이브러리 구축.
2. 데이터 통합의 유연성: 기존 IT 자산을 존중하면서도 강력한 자동화를 구현하는 WSCAD의 개방형 인터페이스 활용.
3. 지능형 라이브러리 활용: wscaduniverse.com이 제공하는 210만 개 이상의 방대한 부품 데이터를 활용하여 설계 품질 보장과 시간 단축을 동시에 달성.

디지털 전환 시대의 제조업체는 '단순 효율성'의 함정에서 벗어나 '비즈니스 민첩성(Business Agility)'을 확보해야 합니다.

캐터필러가 증명했듯, 엔지니어링 설계 자동화는 인적 리소스를 창의적이고 전략적인 영역으로 전진 배치시키는 가장 확실한 투자입니다.

기업은 WSCAD와 같은 통합 솔루션을 통해 설계-제조-운영 전반의 데이터 흐름을 최적화함으로써 지속 가능한 성장을 도모해야 할 것입니다.
