최근 건축물 시장은 단순 주거 공간을 넘어 에너지 효율과 지능형 자동화가 결합된 스마트 빌딩으로 진화하고 있습니다. 이에 따라 배전반 및 제어 캐비닛 시장의 패러다임 역시 기존의 '표준 제품' 납품에서 고객의 특정 요구에 최적화된 '맞춤형 사전 제어반 솔루션'으로 급격히 이동 중입니다.
이러한 변화 속에서 제조업체는 에너지 공급업체의 기술적 연결 조건(TAB), 최신 국제 표준 및 유효 적용 규칙 준수라는 기술적 허들에 직면해 있습니다. 설계의 복잡성이 기하급수적으로 증가함에 따라, 과거와 같은 인간의 경험과 수동 배선 작업에만 의존하는 방식은 인력 부족 문제와 결합되어 생산성 한계에 봉착했습니다. 따라서 엔지니어링 단계의 디지털 전환(DX)은 단순한 효율 개선을 넘어 기업의 생존을 결정짓는 전략적 필연성이 되었습니다. 본 보고서에서는 독일 f-tronic의 사례를 통해 디지털 엔지니어링이 어떻게 비즈니스 가치를 창출하는지 분석합니다.
통합 엔지니어링 환경 구축: ERP와 전기 CAD의 유기적 결합

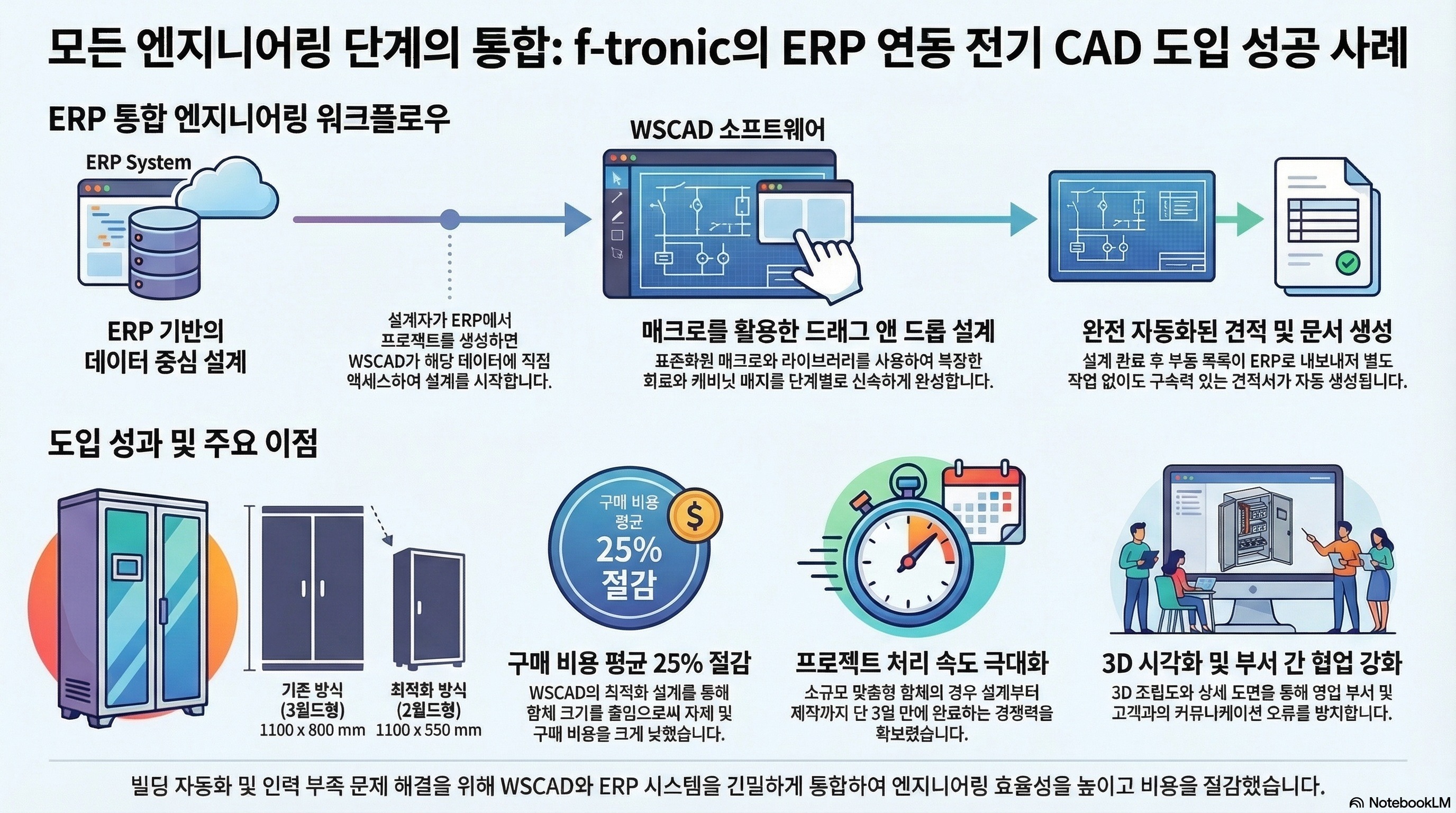

데이터 사일로(Silo)는 공정 간 병목 현상을 야기하는 핵심 원인입니다. f-tronic은 이를 타파하기 위해 ERP 시스템을 모든 생산 정보의 'Single Source of Truth(단일 진실 공급원)'이자 데이터 허브로 설정하고, 전기 CAD인 WSCAD와 실시간으로 연동하는 체계를 구축했습니다.
프로세스 혁신 분석: 'Single Source' 기반의 워크플로우
데이터 직접 액세스: 설계자가 ERP에서 프로젝트를 생성하면, WSCAD는 ERP 내의 품목 관리(Master Data) 폴더에 직접 액세스합니다. 이는 데이터의 이중 입력을 방지하고 일관성을 확보합니다.
설계 데이터 기반 견적 자동화: 설계 완료 후 회로도 및 부품 리스트(BOM)이 ERP로 피드백되면, 시스템은 별도의 수동 계산 없이 회로도 기반 견적(Binding Quote)을 완전 자동으로 생성합니다. 이는 견적의 신뢰도를 극대화하고 주문 처리 속도를 획기적으로 높입니다.
운영 효율성 비교 요약
구분
통합 전 (일반적 공정)
통합 후 (f-tronic 사례)
데이터 구조
부서별 독립적 데이터 관리 (사일로)
ERP 중심의 통합 데이터 허브 운영
견적 신뢰도
수동 계산으로 인한 오류 및 지연 발생
WSCAD 설계 데이터 기반 BOM 자동 생성
워크플로우
CAD와 ERP 간 수동 데이터 이관
WSCAD의 ERP 폴더 직접 액세스 및 동기화
비즈니스 가치
주문 처리 및 설계에 장시간 소요
즉각적 대응력 확보
매크로 기반 설계 표준화: 맞춤형 제품의 초단기 납기 실현 메커니즘
'개별화'와 '표준화'라는 상충하는 가치를 동시에 달성하는 핵심 기술은 매크로(Macro)에 있습니다. f-tronic은 모든 구성 요소를 모듈화하여 설계의 유연성과 속도를 동시에 확보했습니다.
데이터베이스 구축 및 디지털 연속성(Digital Continuity)
f-tronic은 계량기 지지판, 부스바, 클램프 등 개별 부품을 데이터 베이스화 하여 매크로 형태로 저장했습니다.

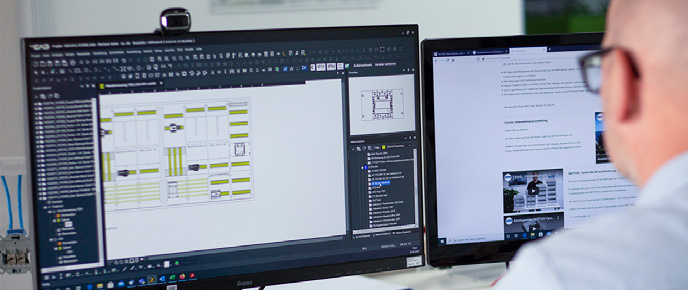

설계자는 이를 드래그 앤 드롭(Drag & Drop) 방식으로 배치하기만 하면 됩니다. 특히, 부품 번호 지정을 통해 개별 요소를 교환하더라도 전체 프로젝트와 부품 리스트(BOM)에 자동 반영되는 디지털 연속성을 확보하여 설계 안정성을 높였습니다.
매크로 설계의 3대 핵심 기여 요인
시간 획기적 단축: 검증된 매크로 재사용을 통해 'Zero-base 설계'의 낭비를 제거, 맞춤형 함체 설계·제작을 단 3일 만에 완료함.
설계 품질의 상향 평준화: 저장된 매크로 정보를 기반으로 균일한 스케일의 이미지와 도면을 생성하여 설계자 역량 편차에 관계없이 고품질 유지.
유연한 변경 관리 및 추적: 부품 교환 시 전체 계획 프로젝트에서 변경 사항이 자동으로 추적되어 설계 오류 및 재작업 방지.
3D 시각화 및 디지털 문서화의 비즈니스 가치
3D 시각화 데이터는 단순한 시각 자료를 넘어 영업과 현장, 그리고 관리자 간의 핵심 커뮤니케이션 도구로서 기능합니다.
다각적 이점 및 리스크 관리 분석
영업 및 고객 신뢰: 정밀한 3D 이미지 표현과 기술적 조립도를 제공하여 견적의 객관적 근거를 제시하고 고객 수주율을 향상시킴.

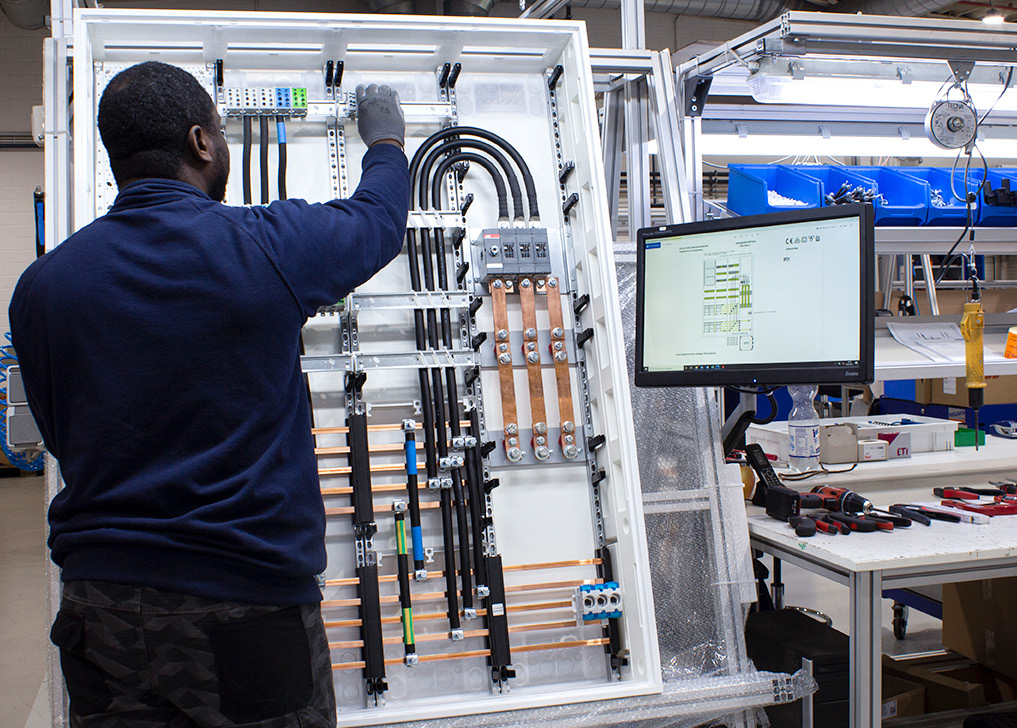

제작 정밀도: 3D 정보를 통한 사전 간섭 체크로 현장 오작동을 원천 차단하며, 상세 도면을 통해 작업 숙련도와 관계없이 신속한 조립 가능.
조직적 회복탄력성(Resilience): 시스템 기반의 공유 설계 환경을 통해 특정 담당자 부재 시에도 다른 관리자가 즉시 업무를 인수할 수 있는 운영 연속성 확보.
3D 시각화의 기여도 대조표
분석 관점
고객 소통(영업) 가치
현장 작업(제작) 효율
시각적 정보
실제 결과물과 동일한 이미지로 수주 확신 제공
3D 배치 기반의 직관적 조립으로 작업 시간 단축
정확성
기술적 디테일 공개를 통한 파트너십 강화
사전 간섭 체크를 통한 현장 재작업률 제로화
운영 연속성
신속하고 정확한 맞춤형 견적 제안 가능
담당자 부재 리스크 해소 및 업무 인수인계 최적화
공간 최적화 설계를 통한 25% 원가 절감 메커니즘
디지털 엔지니어링의 최종 목적은 원가 구조의 혁신입니다. f-tronic은 정밀 배치 설계를 통해 물리적 자재 비용을 절감하는 전략적 성과를 거두었습니다.
사례 분석: 필드 축소 및 통합 배치 전략

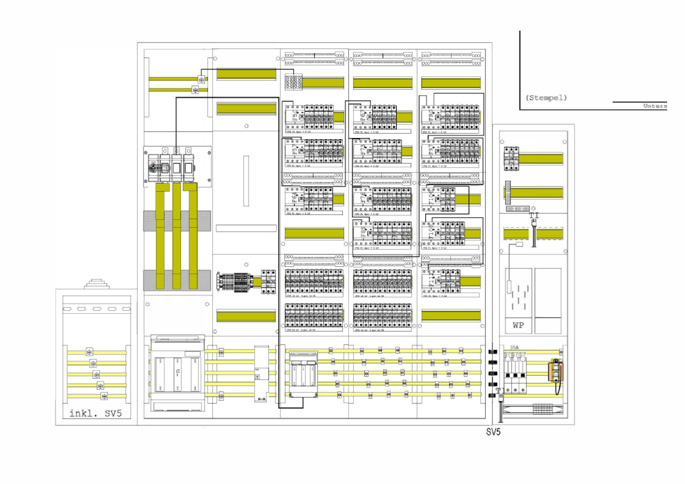

일반적으로 3필드형(1100x800mm) 함체가 필요한 구성을, f-tronic은 2필드형(1100x550mm) 함체로 축소 수용하는 데 성공했습니다. 이는 단순히 배치를 좁힌 것이 아니라, SLS 스위치, 과전압 보호 장치, 전압 분기 장치를 단일 필드에 전략적으로 통합 배치한 엔지니어링적 판단의 결과입니다.
경제적 임팩트 분석
이러한 설계적 최적화는 함체 규격 자체를 한 단계 낮춤으로써, 계량기가 두 개인 함체 기준 구매 비용을 평균 25% 절감하는 결과를 낳았습니다. 이는 "엔지니어링이 구매 및 생산 원가를 결정한다"는 가설을 실제 수치로 증명한 사례입니다.
25% 비용 절감을 가능케 한 설계적 판단 요소
전략적 모듈 통합: 핵심 보호 장치(SLS, 과전압 등)의 단일 필드 집중 배치 기술.
함체 규격의 하향 조정: 3필드에서 2필드로 축소하여 함체 및 자재비 직접 절감.
방대한 데이터 라이브러리 활용: wscaduniverse.com의 220만 개 이상 데이터를 활용하여 최적의 부품 조합과 소형화 가능성 검토.
결론: 디지털 엔지니어링 기반의 제조 경쟁력 강화
f-tronic의 성공 사례는 ERP 연동, 매크로 표준화, 3D 시각화, 공간 최적화가 결합되었을 때 창출되는 강력한 시너지를 증명합니다.
실무적 시사점 및 제언:
데이터 재사용성 극대화: 매크로 기술을 통한 표준화는 '속도'와 '품질'이라는 두 마리 토끼를 잡는 필수 전략임.
라이브러리 인프라 활용: wscaduniverse.com과 같은 방대한 디지털 라이브러리를 적극 활용하여 설계 자동화 속도를 가속화해야 함.
엔지니어링 중심의 원가 혁신: 단순 생산성 향상을 넘어, 설계를 통한 공간 및 자재 최적화가 직접적인 구매 비용 절감(평균 25%)으로 이어짐을 인지해야 함.
최종적으로, 표준화와 자동화는 엔지니어링 시간을 단축하는 동시에 제품 품질을 상향 평준화하는 강력한 무기입니다. 국내 제조업체들 또한 이러한 데이터 중심의 통합 엔지니어링 체계를 구축하여 인력 부족 문제를 해결하고 글로벌 시장에서의 제조 경쟁력을 확보해야 할 것입니다.
